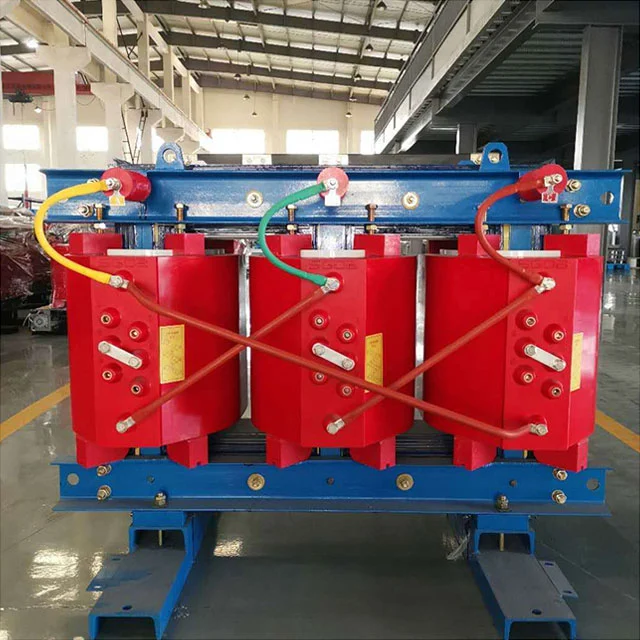

ప్రొఫెషనల్ తయారీదారుగా, SGOB మీకు అధిక నాణ్యత గల 200KVA మూడు దశల 50Hz డ్రై టైప్ ట్రాన్స్ఫార్మర్ను అందించాలనుకుంటుంది, ఇది ద్రవ ఇన్సులేషన్ మాధ్యమం లేకుండా మూడు-దశల శక్తి మార్పిడి పరికరం. ఇండోర్ మరియు పర్యావరణ సున్నితమైన ప్రాంతాల కోసం రూపొందించబడిన ఇది నిర్వహణ రహిత విద్యుత్ ప్రసారం మరియు పంపిణీ కోర్ పరికరాల వర్గానికి చెందినది.
అధిక నాణ్యత గల 200 కెవిఎ మూడు దశ 50 హెర్ట్జ్ డ్రై టైప్ ట్రాన్స్ఫార్మర్ను చైనా ప్రొఫెషనల్ తయారీదారు ఎస్‌జిఓబి తయారు చేస్తుంది, ఇది విద్యుదయస్కాంత ప్రేరణ సూత్రం ద్వారా ఎసి వోల్టేజ్ మార్పిడిని గ్రహిస్తుంది, మీడియం విద్యుత్ పంపిణీ అవసరాలకు రేటెడ్ సామర్థ్యం అనుసరిస్తుంది, కోర్ మరియు వైండింగ్ ఘన ఇన్సులేషన్ పదార్థంతో కప్పబడి ఉంటాయి.
వైండింగ్ సిస్టమ్ రాగి కండక్టర్ మరియు గ్లాస్ ఫైబర్ రీన్ఫోర్స్డ్ ఎపోక్సీ రెసిన్ కాంపోజిట్ ఇన్సులేషన్‌ను అవలంబిస్తుంది, ఇది వాక్యూమ్ ప్రెజర్ కాస్టింగ్ ద్వారా గ్యాప్‌లెస్ సీలింగ్ బాడీగా ఏర్పడుతుంది.
200KVA యొక్క కోర్ మూడు దశ 50Hz డ్రై టైప్ ట్రాన్స్ఫార్మర్ పూర్తి వాలుగా ఉన్న సీమ్ లామినేషన్‌తో ధాన్యం ఆధారిత సిలికాన్ స్టీల్ షీట్‌ను అవలంబిస్తుంది మరియు ఉపరితలం తేమ-ప్రూఫ్ ఇన్సులేటింగ్ పెయింట్ పొరతో పూత పూయబడుతుంది. హీట్ డిసైపేషన్ ఛానల్ త్రిమితీయ తేనెగూడు గాలి మార్గంతో రూపొందించబడింది, మరియు ఉష్ణోగ్రత-నియంత్రిత ప్రారంభ-స్టాప్ అభిమాని సహాయంతో వేడి వెదజల్లడం చురుకుగా గ్రహించబడుతుంది.
టెర్మినల్స్ కనెక్ట్ చేయడానికి తుప్పు-నిరోధక రాగి బార్, ద్వి దిశాత్మక కేబుల్ యాక్సెస్‌కు మద్దతు ఇస్తుంది. షెల్ కోల్డ్ రోల్డ్ స్టీల్ ప్లేట్ స్ప్రే టెక్నాలజీని అవలంబిస్తుంది మరియు షాక్ అబ్జార్బర్ ఇన్స్టాలేషన్ ఇంటర్ఫేస్ దిగువన రిజర్వు చేయబడింది.
ఆపరేషన్ సమయంలో, వెంటిలేషన్ వాహిక దుమ్ము లేకుండా ఉంచబడుతుంది మరియు వెంటిలేషన్ వాహికలో ధూళి చేరడం ప్రతికూల పీడన ధూళి సేకరణ పరికరాలతో క్రమం తప్పకుండా శుభ్రం చేయబడుతుంది. ప్రతి ఆరునెలలకు ఒకసారి టెర్మినల్స్ కనెక్ట్ చేయడం యొక్క బందును తనిఖీ చేయండి మరియు వాటిని టార్క్ రెంచ్‌తో క్రమంలో తిరిగి లాక్ చేయండి. పరిమితి విలువ కంటే తేమ తక్కువగా ఉన్నప్పుడు ఇన్సులేషన్ రెసిస్టెన్స్ పరీక్ష నిర్వహించాలి. కొలతకు ముందు అన్ని బాహ్య కనెక్షన్‌లను డిస్‌కనెక్ట్ చేయండి. ఆకస్మిక విద్యుత్ వైఫల్యం తరువాత, పున art ప్రారంభించే ముందు ఉష్ణోగ్రత పరిసర ఉష్ణోగ్రతకు అనుగుణంగా ఉండే వరకు పరికరాలు నిలబడటానికి అనుమతించబడతాయి. షెల్ యొక్క ఉపరితలాన్ని శుభ్రపరచడానికి రసాయన ద్రావకాలు నిషేధించబడ్డాయి. తటస్థ డిటర్జెంట్లు మాత్రమే తుడిచిపెట్టడానికి ఉపయోగించవచ్చు.
200 కెవిఎ మూడు దశల 50 హెర్ట్జ్ డ్రై టైప్ ట్రాన్స్ఫార్మర్ వాణిజ్య సంక్లిష్ట పంపిణీ గది, ఎత్తైన భవనం అత్యవసర విద్యుత్ సరఫరా వ్యవస్థ, హాస్పిటల్ ఆపరేటింగ్ రూమ్ బ్యాకప్ సర్క్యూట్, డేటా సెంటర్ నిరంతరాయంగా విద్యుత్ సరఫరా లింక్, ఖచ్చితమైన తయారీ వర్క్‌షాప్ మెయిన్ కేబుల్ మార్పిడి నోడ్, పోర్ట్ క్రేన్ పవర్ డిస్ట్రిబ్యూషన్ స్టేషన్ మరియు ఇతర ఇండోర్ పవర్ హబ్‌లు అగ్ని మరియు అన్వేషణ రక్షణ అవసరం.
సాంప్రదాయిక డ్రై-టైప్ ట్రాన్స్ఫార్మర్లతో పోలిస్తే, 200 కెవిఎ యొక్క వాక్యూమ్ కాస్టింగ్ ప్రక్రియ మూడు దశల 50 హెర్ట్జ్ డ్రై టైప్ ట్రాన్స్ఫార్మర్ వైండింగ్ల లోపల గాలి అంతరాన్ని తొలగిస్తుంది మరియు పాక్షిక ఉత్సర్గ మూసివేసిన నిర్మాణాల కంటే చాలా తక్కువగా ఉంటుంది. థర్మల్ సైక్లింగ్ వల్ల కలిగే ఇన్సులేషన్ పొర పగుళ్లు రాకుండా ఉండటానికి ఎపోక్సీ రెసిన్ మరియు రాగి కండక్టర్ యొక్క ఉష్ణ విస్తరణ గుణకం సరిపోతుంది. త్రిమితీయ ఉష్ణ వెదజల్లడం నిర్మాణం యొక్క ఉష్ణ మార్పిడి సామర్థ్యం సాంప్రదాయ ప్లానర్ రెక్కలను అధిగమిస్తుంది మరియు అదే లోడ్ కింద ఉష్ణోగ్రత పెరుగుదల తగ్గుతుంది. అన్ని వంపుతిరిగిన కీళ్ల యొక్క ప్రధాన సాంకేతికత మాగ్నెటిక్ సర్క్యూట్ నష్టాన్ని తగ్గిస్తుంది మరియు పరిశ్రమ యొక్క సాధారణ స్థాయి కంటే నో-లోడ్ కరెంట్ మంచిది. రక్షిత గృహాల యొక్క రస్ట్ నివారణ పూత సాల్ట్ స్ప్రే వేగవంతమైన పరీక్షను దాటుతుంది మరియు తడి వాతావరణంలో లోహ భాగాలకు తుప్పు ప్రమాదం లేదు.
| మోడల్ | లోడ్ నష్టం లేదు (W) |
లోడ్ నష్టం (120%) |
బలహీనత (% |
నోలోడ్ కరెంట్ (% |
శబ్దం స్థాయి (LPA) డిబి |
బరువు (Kg) |
| ఎస్సీ (బి) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| ఎస్సీ (బి) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| ఎస్సీ (బి) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| ఎస్సీ (బి) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| ఎస్సీ (బి) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| ఎస్సీ (బి) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| ఎస్సీ (బి) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| ఎస్సీ (బి) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| ఎస్సీ (బి) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| ఎస్సీ (బి) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| ఎస్సీ (బి) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| ఎస్సీ (బి) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| ఎస్సీ (బి) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| ఎస్సీ (బి) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| ఎస్సీ (బి) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| ఎస్సీ (బి) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| ఎస్సీ (బి) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| ఎస్సీ (బి) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| ఎస్సీ (బి) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| ఎస్సీ (బి) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| మోడల్ | పరిమాణం (మిమీ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| ఎస్సీ (జెడ్) (బి) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| ఎస్సీ (జెడ్) (బి) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| ఎస్సీ (జెడ్) (బి) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| ఎస్సీ (జెడ్) (బి) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| ఎస్సీ (జెడ్) (బి) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| ఎస్సీ (జెడ్) (బి) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| ఎస్సీ (జెడ్) (బి) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| ఎస్సీ (జెడ్) (బి) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| ఎస్సీ (జెడ్) (బి) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| ఎస్సీ (జెడ్) (బి) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| ఎస్సీ (జెడ్) (బి) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| ఎస్సీ (జెడ్) (బి) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| ఎస్సీ (జెడ్) (బి) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| ఎస్సీ (జెడ్) (బి) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| ఎస్సీ (జెడ్) (బి) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| ఎస్సీ (జెడ్) (బి) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| ఎస్సీ (జెడ్) (బి) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| ఎస్సీ (జెడ్) (బి) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| ఎస్సీ (జెడ్) (బి) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| ఎస్సీ (జెడ్) (బి) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| మోడల్ | సామర్థ్యం (కెవిఎ) | పొడవు (Mm) |
వెడల్పు | ఎత్తు (Mm) |
రేకము | క్షతజల | బరువు (kg) |
| ఎస్సీ (జెడ్) (బి) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| ఎస్సీ (జెడ్) (బి) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| ఎస్సీ (జెడ్) (బి) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| ఎస్సీ (జెడ్) (బి) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| ఎస్సీ (జెడ్) (బి) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| ఎస్సీ (జెడ్) (బి) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| ఎస్సీ (జెడ్) (బి) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| ఎస్సీ (జెడ్) (బి) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| ఎస్సీ (జెడ్) (బి) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| ఎస్సీ (జెడ్) (బి) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| ఎస్సీ (జెడ్) (బి) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| ఎస్సీ (జెడ్) (బి) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| ఎస్సీ (జెడ్) (బి) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| ఎస్సీ (జెడ్) (బి) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| ఎస్సీ (జెడ్) (బి) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| ఎస్సీ (జెడ్) (బి) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| ఎస్సీ (జెడ్) (బి) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| ఎస్సీ (జెడ్) (బి) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| ఎస్సీ (జెడ్) (బి) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| ఎస్సీ (జెడ్) (బి) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
త్రిమితీయ శీతలీకరణ నిర్మాణానికి అదనపు నిర్వహణ అవసరమా?
అభిమాని మాడ్యూల్ బేరింగ్ సీల్ డిజైన్‌ను అవలంబిస్తుంది మరియు సంచిత మరియు నిర్వహణ లేకుండా, సేకరించిన ఆపరేషన్ సమయం ప్రవేశానికి చేరుకున్న తర్వాత మొత్తంగా భర్తీ చేయవచ్చు.
అధిక ఉప్పు పొగమంచు ఉన్న తీర ప్రాంతాల్లో టెర్మినల్ తుప్పును ఎలా నివారించాలి?
200KVA యొక్క కాంటాక్ట్ ప్లేటింగ్ మూడు దశల 50Hz డ్రై టైప్ ట్రాన్స్ఫార్మర్ అనేది నికెల్-జింక్ అల్లాయ్ మల్టీలేయర్ కాంపోజిట్ ప్రాసెస్, ఐచ్ఛిక టెర్మినల్ ప్రొటెక్షన్ స్లీవ్లతో ఉప్పు స్ప్రే పరిచయాన్ని వేరుచేయడానికి వ్యవస్థాపించవచ్చు.
