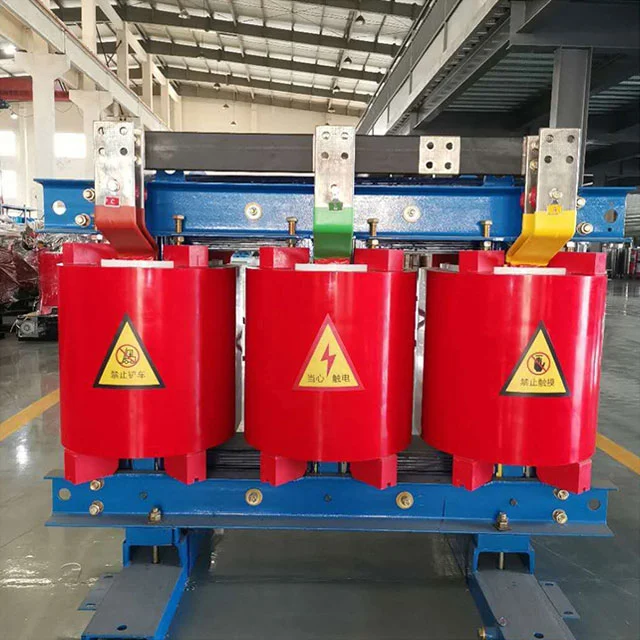

ప్రొఫెషనల్ తయారీదారుగా, SGOB అధిక-నాణ్యత 630 KVA మూడు దశల డ్రై టైప్ ట్రాన్స్ఫార్మర్, ఒక రకమైన ఘన-ఇన్సులేటెడ్ విద్యుత్ మార్పిడి పరికరాలను అందిస్తుంది. ఎపోక్సీ రెసిన్-ఎన్‌క్యాప్సులేటెడ్ కాయిల్స్ ద్వారా వోల్టేజ్ పరివర్తన సాధించబడుతుంది, ఇది ద్రవ లీకేజీ ప్రమాదాన్ని తొలగిస్తుంది మరియు అధిక భద్రతా ప్రమాణాలు అవసరమయ్యే విద్యుత్ సరఫరా అనువర్తనాల కోసం రూపొందించబడింది.
SGOB నుండి ఈ 630 kVA మూడు-దశల డ్రై-టైప్ ట్రాన్స్ఫార్మర్ 100% రాగి వైండింగ్స్, 5000V హై వోల్టేజ్ మరియు 50Hz/60Hz ఫ్రీక్వెన్సీని కలిగి ఉంది. ఇది విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు మొదలైన వాటిలో ఉపయోగం కోసం IEC ప్రమాణాలకు అనుగుణంగా ఉంటుంది. రేట్ చేసిన వోల్టేజ్‌లలో 6KV, 6.3KV, 10KV, 10.5KV మరియు 11KV ఉన్నాయి. నిర్దిష్ట అవసరాల కోసం అనుకూలీకరణ అందుబాటులో ఉంది. దయచేసి మరిన్ని వివరాల కోసం మమ్మల్ని సంప్రదించండి.
ఉత్పత్తి లక్షణాలు:
1. కాయిల్స్ ఫైబర్గ్లాస్ కాంపోజిట్ ఇన్సులేషన్, బబుల్-ఫ్రీ, సీల్డ్ స్ట్రక్చర్ కోసం ఎపోక్సీ రెసిన్లో వాక్యూమ్-కాస్ట్ ఉన్న రాగి కండక్టర్లను ఉపయోగిస్తాయి.
2. హిస్టెరిసిస్ నష్టాన్ని తగ్గించడానికి కోర్ ధాన్యం-ఆధారిత సిలికాన్ స్టీల్ షీట్లను స్టెప్డ్-ల్యాప్ డిజైన్‌తో ఉపయోగిస్తుంది.
3. తక్కువ-వోల్టేజ్ వైపు ఏకరీతి ప్రస్తుత పంపిణీ కోసం ఆటోమేటిక్ ఆర్గాన్ ఆర్క్ వెల్డింగ్‌తో రేకు వైండింగ్ నిర్మాణాన్ని ఉపయోగిస్తుంది.
4. అక్షసంబంధ అభిమానితో తెలివైన ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ శీతలీకరణ సామర్థ్యాన్ని నియంత్రిస్తుంది.
5. స్టాంప్డ్ కేసింగ్ మెరుగైన ఉష్ణప్రసరణ కోసం శీతలీకరణ రెక్కలను కలిగి ఉంటుంది మరియు తుప్పు-నిరోధక పూత ఉప్పు స్ప్రే నుండి రక్షిస్తుంది.
ఉత్పత్తి ప్రక్రియ:
మూసివేసే తరువాత, రాగి తీగ ఇన్సులేటింగ్ వార్నిష్‌తో ముందే కలిపారు, తరువాత క్యూరింగ్ కోసం ఎపోక్సీ రెసిన్లో వాక్యూమ్-కాస్ట్. కోర్ లేజర్-కట్ మరియు పేర్చబడి ఉంటుంది, హైడ్రాలిక్ బిగింపులు స్థిరమైన ఒత్తిడిని వర్తింపజేస్తాయి. అసెంబ్లీ తరువాత, భాగాలను బంధించడానికి కోర్ మరియు కాయిల్స్ కాల్చబడతాయి. పాక్షిక ఉత్సర్గ స్కానింగ్ మరియు హార్మోనిక్ విశ్లేషణలు రవాణాకు ముందు నిర్వహిస్తారు, డేటాను గుర్తించటానికి క్లౌడ్‌కు అప్‌లోడ్ చేస్తారు.
చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్లపై కీలకమైన ప్రయోజనాలు:
1. 630 kVA మూడు-దశల డ్రై-టైప్ ట్రాన్స్ఫార్మర్ మండే మాధ్యమాన్ని తొలగిస్తుంది, మరియు రెసిన్ ఆర్క్ లోపం విషయంలో స్వీయ-విస్తరిస్తుంది, ద్వితీయ నష్టాన్ని నివారిస్తుంది. చమురు-ఇషెర్డ్ ట్రాన్స్ఫార్మర్లు ఓవర్లోడ్ పరిస్థితులలో మండే వాయువులను ఉత్పత్తి చేస్తాయి, దీనికి గ్యాస్ రక్షణ వ్యవస్థలు అవసరం. డ్రై-టైప్ ట్రాన్స్ఫార్మర్లు ఎంబెడెడ్ సెన్సార్లను ఉపయోగించి హాటెస్ట్ పాయింట్ యొక్క ఉష్ణోగ్రతను నేరుగా పర్యవేక్షిస్తాయి, ముందస్తు హెచ్చరిక మరియు ప్రతిస్పందన యొక్క వేగాన్ని మెరుగుపరుస్తాయి.
2 పొడి-రకం ట్రాన్స్ఫార్మర్లలో ఎపోక్సీ రెసిన్ యొక్క ఉష్ణ విస్తరణ గుణకం రాగి కండక్టర్లతో సరిపోతుంది, తీవ్రమైన ఉష్ణోగ్రత వైవిధ్యాల క్రింద యాంత్రిక స్థిరత్వాన్ని నిర్వహిస్తుంది. చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్లకు ఆవర్తన చమురు నాణ్యత మరియు తేమ కంటెంట్ పరీక్ష అవసరం; పొడి-రకం ట్రాన్స్ఫార్మర్స్ యొక్క పూర్తిగా సీలు చేసిన నిర్మాణం 100% తేమ పరిసరాలలో ఆపరేషన్‌ను అనుమతిస్తుంది, ఉప్పు స్ప్రే తుప్పుతో సముద్ర వాతావరణంలో అదనపు రక్షణ ఎన్‌క్లోజర్‌ల అవసరాన్ని తొలగిస్తుంది.
3. చమురు ఇడ్వెంట్ ట్రాన్స్ఫార్మర్ నిర్వహణకు ప్రత్యేకమైన చమురు వడపోత పరికరాలు మరియు వ్యర్థ చమురు పారవేయడం ఖర్చులు అవసరం; ప్రమాదవశాత్తు లీక్‌లు సైట్ శుభ్రపరిచే ఖర్చులు; డ్రై-టైప్ ట్రాన్స్ఫార్మర్లకు ఉపరితల ధూళి చేరడం కోసం కంప్రెస్డ్ ఎయిర్ క్లీనింగ్ మాత్రమే అవసరం, వినియోగించదగిన పున ment స్థాపన ఖర్చులు లేవు. చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ల పారవేయడం ప్రమాదకర వ్యర్థ విధానాలను కలిగి ఉంటుంది; పొడి-రకం పదార్థాలను యాంత్రికంగా చూర్ణం చేయవచ్చు, క్రమబద్ధీకరించవచ్చు మరియు రీసైకిల్ చేయవచ్చు, అవశేష విలువను గణనీయంగా పెంచుతుంది. చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ మరమ్మతులకు చమురు పారుదల విధానాలు అవసరం; డ్రై-టైప్ ట్రాన్స్ఫార్మర్స్ మాడ్యులర్ వైండింగ్ పున ment స్థాపనకు మద్దతు ఇస్తాయి, సమయ వ్యవధిని తగ్గిస్తాయి.
నిర్వహణ గమనికలు
1. రెసిన్లో మైక్రో-క్రాక్లను నివారించడానికి 630 kVA మూడు-దశల డ్రై-టైప్ ట్రాన్స్ఫార్మర్ యొక్క ఆపరేషన్ సమయంలో నేరుగా హీట్ సింక్‌లో అధిక పీడన ఎయిర్ గన్ ఉపయోగించవద్దు.
2. మూడు నెలల కన్నా ఎక్కువ సేకరించినట్లయితే మృదువైన బ్రష్‌తో వేడి వెదజల్లడం ఛానెళ్ల నుండి శుభ్రమైన దుమ్ము.
3. రుతుపవనాల సీజన్‌కు ముందు తీర ప్రాంతాల్లోని టెర్మినల్‌లపై ఉప్పు క్రిస్టల్ ఏర్పడటానికి తనిఖీ చేయండి.
4. ఆకస్మిక షార్ట్ సర్క్యూట్ తర్వాత ఇంటర్-టర్న్ ఇన్సులేషన్ టెస్టింగ్ చేయండి.
5. దీర్ఘకాలిక నిల్వ సమయంలో పొడి వాతావరణంలో ముద్ర వేయండి మరియు నిల్వ చేయండి; పున art ప్రారంభించడానికి ముందు 48 గంటలు స్థిరమైన ఉష్ణోగ్రత మరియు తేమను నిర్వహించండి.
చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ల కంటే ఓవర్లోడ్ సామర్థ్యం తక్కువగా ఉందా?
రెసిన్-ఎన్‌క్యాప్సులేటెడ్ వైండింగ్‌లు అధిక ఉష్ణ సామర్థ్యాన్ని కలిగి ఉంటాయి మరియు బలవంతంగా ఎయిర్ శీతలీకరణ కింద, నిరంతర ఓవర్లోడ్ సమయం వాస్తవానికి చమురు-ఇషెడ్ ట్రాన్స్ఫార్మర్ల కంటే ఎక్కువ; ఆకస్మిక షార్ట్ సర్క్యూట్ తర్వాత ఇన్సులేషన్ రికవరీ వేగం కూడా వేగంగా ఉంటుంది.
ఉత్పత్తి పారామితులు
| మోడల్ | లోడ్ నష్టం లేదు (W) |
లోడ్ నష్టం (120%) |
బలహీనత (% |
నోలోడ్ కరెంట్ (% |
శబ్దం స్థాయి (LPA) డిబి |
బరువు (Kg) |
| ఎస్సీ (బి) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| ఎస్సీ (బి) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| ఎస్సీ (బి) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| ఎస్సీ (బి) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| ఎస్సీ (బి) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| ఎస్సీ (బి) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| ఎస్సీ (బి) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| ఎస్సీ (బి) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| ఎస్సీ (బి) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| ఎస్సీ (బి) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| ఎస్సీ (బి) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| ఎస్సీ (బి) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| ఎస్సీ (బి) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| ఎస్సీ (బి) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| ఎస్సీ (బి) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| ఎస్సీ (బి) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| ఎస్సీ (బి) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| ఎస్సీ (బి) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| ఎస్సీ (బి) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| ఎస్సీ (బి) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| మోడల్ | పరిమాణం (మిమీ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| ఎస్సీ (జెడ్) (బి) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| ఎస్సీ (జెడ్) (బి) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| ఎస్సీ (జెడ్) (బి) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| ఎస్సీ (జెడ్) (బి) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| ఎస్సీ (జెడ్) (బి) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| ఎస్సీ (జెడ్) (బి) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| ఎస్సీ (జెడ్) (బి) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| ఎస్సీ (జెడ్) (బి) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| ఎస్సీ (జెడ్) (బి) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| ఎస్సీ (జెడ్) (బి) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| ఎస్సీ (జెడ్) (బి) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| ఎస్సీ (జెడ్) (బి) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| ఎస్సీ (జెడ్) (బి) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| ఎస్సీ (జెడ్) (బి) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| ఎస్సీ (జెడ్) (బి) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| ఎస్సీ (జెడ్) (బి) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| ఎస్సీ (జెడ్) (బి) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| ఎస్సీ (జెడ్) (బి) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| ఎస్సీ (జెడ్) (బి) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| ఎస్సీ (జెడ్) (బి) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| మోడల్ | సామర్థ్యం (కెవిఎ) | పొడవు (Mm) |
వెడల్పు | ఎత్తు (Mm) |
రేకము | క్షతజల | బరువు (kg) |
| ఎస్సీ (జెడ్) (బి) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| ఎస్సీ (జెడ్) (బి) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| ఎస్సీ (జెడ్) (బి) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| ఎస్సీ (జెడ్) (బి) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| ఎస్సీ (జెడ్) (బి) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| ఎస్సీ (జెడ్) (బి) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| ఎస్సీ (జెడ్) (బి) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| ఎస్సీ (జెడ్) (బి) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| ఎస్సీ (జెడ్) (బి) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| ఎస్సీ (జెడ్) (బి) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| ఎస్సీ (జెడ్) (బి) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| ఎస్సీ (జెడ్) (బి) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| ఎస్సీ (జెడ్) (బి) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| ఎస్సీ (జెడ్) (బి) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| ఎస్సీ (జెడ్) (బి) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| ఎస్సీ (జెడ్) (బి) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| ఎస్సీ (జెడ్) (బి) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| ఎస్సీ (జెడ్) (బి) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| ఎస్సీ (జెడ్) (బి) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| ఎస్సీ (జెడ్) (బి) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
