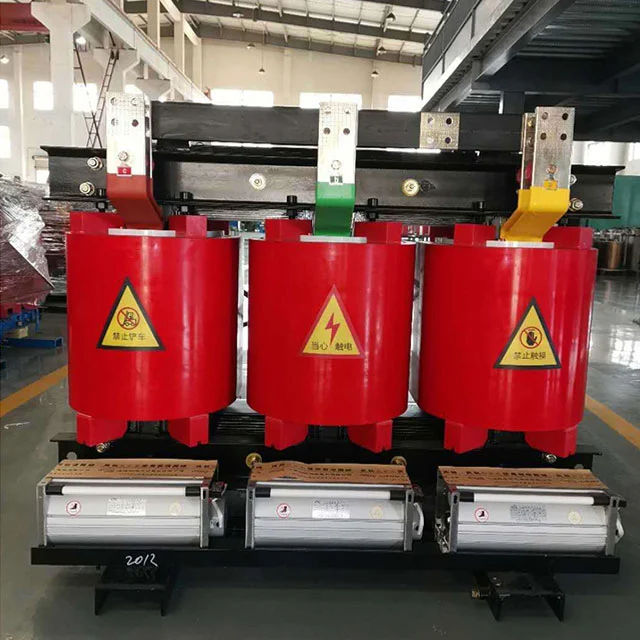

SGOB 2500kva డ్రై ట్రాన్స్ఫార్మర్ అనేది పారిశ్రామిక మరియు వాణిజ్య సెట్టింగ్‌ల యొక్క కఠినమైన విద్యుత్ డిమాండ్‌లను తీర్చడానికి రూపొందించబడిన అధిక-పనితీరు గల విద్యుత్ పరికరం. 2500 కిలోవోల్ట్-ఆంపియర్‌ల (kva) పవర్ రేటింగ్‌తో, ఈ ట్రాన్స్ఫార్మర్ అసమానమైన విశ్వసనీయత మరియు సామర్థ్యాన్ని అందిస్తుంది.
SGOB 2500kva డ్రై ట్రాన్స్‌ఫార్మర్‌లో సరైన ఆపరేటింగ్ ఉష్ణోగ్రతలను నిర్వహించడానికి, శబ్ద కాలుష్యం మరియు ఉష్ణ ఉత్పత్తిని తగ్గించడానికి అధునాతన శీతలీకరణ వ్యవస్థలు ఉన్నాయి. దీని శక్తి-సమర్థవంతమైన డిజైన్ శక్తి నష్టాలను తగ్గిస్తుంది మరియు లోడ్‌కు పవర్ డెలివరీని పెంచుతుంది, శక్తిని ఆదా చేస్తుంది మరియు కార్యాచరణ ఖర్చులను తగ్గిస్తుంది.
ట్రాన్స్ఫార్మర్ నిర్దిష్ట కస్టమర్ అవసరాలకు అనుగుణంగా అనుకూలీకరించదగినది, వివిధ అప్లికేషన్‌లకు సరిపోయే ఎంపికల శ్రేణిని అందిస్తోంది. దీని మాడ్యులర్ డిజైన్ సులభంగా యాక్సెస్ మరియు నిర్వహణ, పనికిరాని సమయాన్ని తగ్గించడం మరియు ట్రాన్స్ఫార్మర్ జీవితకాలం పొడిగించడం కోసం అనుమతిస్తుంది. అదనంగా, SGOB 2500kva డ్రై ట్రాన్స్ఫార్మర్ అన్ని సంబంధిత పరిశ్రమ ప్రమాణాలు మరియు నిబంధనలను కలుస్తుంది, అన్ని అప్లికేషన్‌లలో భద్రత మరియు సమ్మతిని నిర్ధారిస్తుంది.
ఉత్పత్తి లక్షణాలు
షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్ ద్వారా ఉత్పత్తి చేయబడిన ఎపోక్సీ రెసిన్ కాస్ట్ 2500kva డ్రై ట్రాన్స్ఫార్మర్ అధునాతన విదేశీ సాంకేతికతను పరిచయం చేయడం ద్వారా షెన్యాంగ్ ట్రాన్స్ఫార్మర్ రీసెర్చ్ ఇన్‌స్టిట్యూట్ సహకారంతో అభివృద్ధి చేయబడింది మరియు రూపొందించబడింది. ఉత్పత్తి విశ్వసనీయత సూచిక అంతర్జాతీయ అధునాతన స్థాయికి చేరుకుంది.
SGOB 2500kva డ్రై ట్రాన్స్ఫార్మర్ సురక్షితమైనది, ఫ్లేమ్ రిటార్డెంట్ మరియు ఫైర్ ప్రూఫ్, కాలుష్య రహితమైనది మరియు లోడ్ సెంటర్లో నేరుగా ఇన్స్టాల్ చేయవచ్చు. ఇది నిర్వహణ-రహితం, ఇన్స్టాల్ చేయడం సులభం, తక్కువ సమగ్ర నిర్వహణ ఖర్చు, తక్కువ నష్టం, మంచి తేమ-ప్రూఫ్ పనితీరు, సాధారణంగా 100% తేమతో పనిచేయగలదు మరియు షట్‌డౌన్ తర్వాత ముందుగా ఆరబెట్టకుండా ఆపరేషన్‌లో ఉంచవచ్చు. ఇది తక్కువ పాక్షిక ఉత్సర్గ, తక్కువ శబ్దం, బలమైన వేడి వెదజల్లే పనితీరును కలిగి ఉంటుంది మరియు బలవంతంగా గాలి శీతలీకరణ పరిస్థితులలో 150% రేట్ చేయబడిన లోడ్‌తో పనిచేయగలదు.
SGOB 2500kva డ్రై ట్రాన్స్ఫార్మర్ ఇప్పుడు ఎత్తైన భవనాలు, వాణిజ్య కేంద్రాలు, విమానాశ్రయాలు, స్టేషన్‌లు, రేవులు, సబ్‌వేలు, ఫ్యాక్టరీలు, భూగర్భ పంపిణీ స్టేషన్‌లు, ఆఫ్‌షోర్ ఆయిల్ డ్రిల్లింగ్ ప్లాట్‌ఫారమ్‌లు, పవర్ ప్లాంట్లు మరియు కఠినమైన వాతావరణాలు మరియు వినియోగ పరిస్థితులతో ఇతర ప్రదేశాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.
ప్రధాన పదార్థాలు మరియు లక్షణాలు
కాయిల్ F-క్లాస్ ఇన్సులేటెడ్ కాపర్ వైర్‌ను కండక్టర్‌గా మరియు గ్లాస్ ఫైబర్ మరియు ఎపోక్సీ రెసిన్ మిశ్రమ పదార్థాన్ని ఇన్సులేషన్‌గా ఉపయోగిస్తుంది. దీని విస్తరణ గుణకం రాగి కండక్టర్‌కు దగ్గరగా ఉంటుంది మరియు మంచి ప్రభావ నిరోధకత, ఉష్ణోగ్రత మార్పు నిరోధకత మరియు పగుళ్లు నిరోధకతను కలిగి ఉంటుంది. గ్లాస్ ఫైబర్ మరియు ఎపోక్సీ రెసిన్ యొక్క అన్ని భాగాలు స్వీయ-ఆర్పివేయడం మరియు బర్న్ చేయడం కొనసాగించవు. అదే సమయంలో, అధిక-వోల్టేజ్ కాయిల్ 1mbar వాక్యూమ్ స్టేట్‌లో ఎపాక్సీ రెసిన్తో వేయబడుతుంది మరియు కాయిల్ లోపల బుడగలు ఉండవు, కాయిల్ యొక్క పాక్షిక ఉత్సర్గ చిన్నదని నిర్ధారిస్తుంది. అదే సమయంలో, ట్రాన్స్ఫార్మర్ యొక్క నష్టం సమర్థవంతంగా తగ్గించబడుతుంది.
The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.
తక్కువ వోల్టేజ్ మరియు అధిక కరెంట్ కాయిల్స్ కోసం, షార్ట్ సర్క్యూట్ సంభవించినప్పుడు షార్ట్ సర్క్యూట్ ఒత్తిడి పెద్దదిగా ఉంటుంది మరియు తక్కువ వోల్టేజ్ మలుపుల సంఖ్య తక్కువగా ఉంటుంది. తక్కువ వోల్టేజ్ కరెంట్ ఎంత పెద్దదైతే, వైర్ వైండింగ్ రకాన్ని ఉపయోగించినప్పుడు అస్థిరమైన ఆంపియర్-మలుపుల సమస్య మరింత ప్రముఖంగా ఉంటుంది. వేడి వెదజల్లే సమస్యను కూడా పరిగణించాలి. ఈ సమయంలో, తక్కువ వోల్టేజ్ కోసం రేకు వైండింగ్ ఉపయోగం పై సమస్యలను బాగా పరిష్కరించగలదు. అన్నింటిలో మొదటిది, రేకు ఉత్పత్తులకు అక్షసంబంధ మలుపులు మరియు అక్షసంబంధ వైండింగ్ స్పైరల్ కోణాలు లేవు. అధిక మరియు తక్కువ వోల్టేజ్ వైండింగ్‌ల యొక్క ఆంపియర్-మలుపులు సమతుల్యంగా ఉంటాయి మరియు షార్ట్ సర్క్యూట్ సంభవించినప్పుడు ట్రాన్స్ఫార్మర్ యొక్క అక్షసంబంధ ఒత్తిడి తక్కువగా ఉంటుంది. రెండవది, దాని సన్నని ఇన్సులేషన్ కారణంగా, బహుళ-పొర గాలి నాళాలు ప్రక్రియలో ఇష్టానుసారంగా అమర్చవచ్చు మరియు వేడి వెదజల్లడం సమస్య కూడా బాగా పరిష్కరించబడుతుంది. కాయిల్ యొక్క అంతర్గత వెల్డింగ్ పూర్తిగా ఆటోమేటిక్ ఫాయిల్ వైండింగ్ మెషీన్‌పై జినాన్ రక్షణ వెల్డింగ్‌ను స్వీకరిస్తుంది, ఇది అధిక ఖచ్చితత్వం, తక్కువ వెల్డింగ్ నిరోధకత మరియు బాహ్య వెల్డింగ్ ప్రక్రియ లేదు. మూసివేసే పొరల మధ్య DMD ఇన్సులేషన్ ఉపయోగించబడుతుంది మరియు చివరలను మూసివేసిన తర్వాత రెసిన్తో మూసివేయబడతాయి.
క్రాస్-ఫ్లో టాప్-బ్లోయింగ్ కూలింగ్ ఫ్యాన్ స్వీకరించబడింది, ఇది తక్కువ శబ్దం, అధిక గాలి ఒత్తిడి, అందమైన ప్రదర్శన మొదలైన లక్షణాలను కలిగి ఉంటుంది మరియు ట్రాన్స్ఫార్మర్ యొక్క ఓవర్‌లోడ్ సామర్థ్యాన్ని పెంచుతుంది. ట్రాన్స్ఫార్మర్ ఆపరేషన్ యొక్క భద్రత మరియు విశ్వసనీయతను మెరుగుపరచడానికి ఉష్ణోగ్రత నియంత్రణ ఒక తెలివైన ఉష్ణోగ్రత నియంత్రికను స్వీకరిస్తుంది.
ఉత్పత్తి వివరణ
ఎపాక్సీ రెసిన్ ఇన్సులేటెడ్ డ్రై టైప్ ట్రాన్స్ఫార్మర్ చాలా సురక్షితమైన ఉత్పత్తి. ఇది నేరుగా లోడ్ సెంటర్లో ఇన్స్టాల్ చేయబడుతుంది. ఇది ముందుగా ఎండబెట్టడం లేకుండా 100% తేమ వాతావరణంలో బాగా పనిచేస్తుంది. ఇది నిర్మాణ రంగంలో, వాణిజ్య కేంద్రం, విమానాశ్రయం, స్టేషన్, పోర్ట్, సబ్‌వే, ఫ్యాక్టరీ, భూగర్భ విద్యుత్ పంపిణీ కేంద్రం, ఆఫ్‌షోర్ ఆయిల్ డ్రిల్లింగ్ ప్లాట్‌ఫాం, పవర్ ప్లాంట్ మొదలైన వాటిలో విస్తృతంగా ఉపయోగించబడింది.
ఉత్పత్తి లక్షణాలు
● Fire-resistant
● తేమ నిరోధకత
● సులభమైన నిర్వహణ మరియు సంస్థాపన
● కఠినమైన పర్యావరణ పరిస్థితులలో బాగా నడుస్తుంది
● కాలుష్యం లేని ఉత్పత్తి
● సమగ్ర ఆపరేషన్ సమయంలో తక్కువ నష్టం
పారామితులు
| మోడల్ | లోడ్ నష్టం లేదు (W) |
లోడ్ నష్టం (120%) |
IMPENDENCE (%) |
నోలోడ్ కరెంట్ (%) |
శబ్ద స్థాయి (Lpa) dB |
బరువు (కెజి) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| మోడల్ | డైమెన్షన్(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| మోడల్ | కెపాసిటీ (KVA) | పొడవు (MM) |
వెడల్పు (MM) | ఎత్తు (MM) |
లాంగిట్యూడినల్ (MM) | క్షితిజ సమాంతర (MM) | బరువు (కేజీ) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
కంపెనీ ప్రొఫైల్
షాంఘై ఇండస్ట్రీ ట్రాన్స్‌ఫార్మర్స్ కో., లిమిటెడ్ (SGOB) అనేది విద్యుత్ పంపిణీ పరికరాల పూర్తి-శ్రేణి సరఫరాదారు. మా ఉత్పత్తులలో ఇవి ఉన్నాయి:
● చమురు-మునిగిన ట్రాన్స్ఫార్మర్లు
● 35KV చమురు-మునిగిన ట్రాన్స్ఫార్మర్లు
● Expoxy resin insulation dry-type power transformers
● నిరాకార మిశ్రమం పంపిణీ ట్రాన్స్ఫార్మర్లు
● ఫోటోవోల్టాయిక్ ట్రాన్స్ఫార్మర్లు
● విండ్ పవర్ ట్రాన్స్ఫార్మర్లు
● బాక్స్-శైలి సబ్‌స్టేషన్ ట్రాన్స్ఫార్మర్లు
మా కంపెనీ 2007లో స్థాపించబడింది మరియు నేడు 40,000sqm వర్క్‌షాప్ మరియు 200 కంటే ఎక్కువ మంది ఉద్యోగులు ఉన్నారు. మా ఉత్పత్తులు విద్యుత్ ఉత్పత్తి మరియు పంపిణీ, బొగ్గు ఉత్పత్తి, మెటలర్జీ, చమురు మరియు గ్యాస్, రసాయనాలు, నిర్మాణం, ఓడరేవులు, విమానాశ్రయాలు, రైల్వే మరియు మునిసిపల్ మౌలిక సదుపాయాల వంటి విస్తృత శ్రేణి పరిశ్రమలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.
మేము ఎలక్ట్రికల్ క్యాబినెట్‌లు మరియు ఎన్‌క్లోజర్‌లు, స్విచ్ గేర్ బాక్స్‌లు వంటి సంబంధిత పరికరాలను కూడా ఉత్పత్తి చేస్తాము, ప్రస్తుతం, మేము మా ఉత్పత్తి శ్రేణిని ఇతర పవర్-సంబంధిత ప్రాంతాలైన హాట్ ష్రింక్ కనెక్టర్‌లు, ఎలక్ట్రికల్ కేబుల్‌లు మరియు అనుబంధిత మెకానికల్ పరికరాలు మొదలైన వాటికి విస్తరిస్తున్నాము. ఒక-స్టాప్‌ను నిర్మించడమే మా లక్ష్యం మా గ్లోబల్ కస్టమర్ బేస్ కోసం ఎలక్ట్రికల్ పరికరాలు మరియు విడిభాగాల సరఫరా వేదిక.
అత్యధిక నాణ్యత గల ఉత్పత్తులను అందించడానికి మేము మా కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థపై ఆధారపడతాము. మా 200 మంది ఉద్యోగులలో, 46 మంది ఇంజనీర్ల అనుభవం. మా నాణ్యతా వ్యవస్థ దీని కోసం అర్హతలను కలిగి ఉంటుంది:
● నేషనల్ ట్రాన్స్‌ఫార్మర్స్ క్వాలిటీ సూపర్‌విజన్ సెంటర్ ఆఫ్ చైనా
● ISO-9001:2008 నాణ్యత నిర్వహణ వ్యవస్థ
● ISO-14001:2004 పర్యావరణ నిర్వహణ వ్యవస్థ
● OHSMS18000 ఆరోగ్యం మరియు భద్రతా వ్యవస్థ
మా పేటెంట్లు:
మా ఉత్పత్తి మరియు నాణ్యత పరీక్ష సామర్థ్యాలు:
● ఆటోమేటిక్ ఫాయిల్ వైండింగ్
● డిజిటల్ సిలికాన్ స్టీల్ షీటింగ్ మరియు స్లిట్టింగ్
● పూర్తిగా ఆటోమేటిక్ వాక్యూమ్ ఎండబెట్టడం ఓవెన్ మరియు వార్నిష్ లైన్
● హెఫ్లీ పాక్షిక ఉత్సర్గ టెస్టర్
● హెఫ్లీ పవర్ ఎనలైజర్
● హెఫ్లీ హార్మోనిక్ ఎనలైజర్
ఫలితంగా మీ ఇన్‌ఫ్రాస్ట్రక్చర్ పెట్టుబడిని పెంచడానికి అధిక సామర్థ్యం, తక్కువ శక్తి వెదజల్లడం మరియు తక్కువ శబ్దం యొక్క అత్యుత్తమ ఉత్పత్తి.
