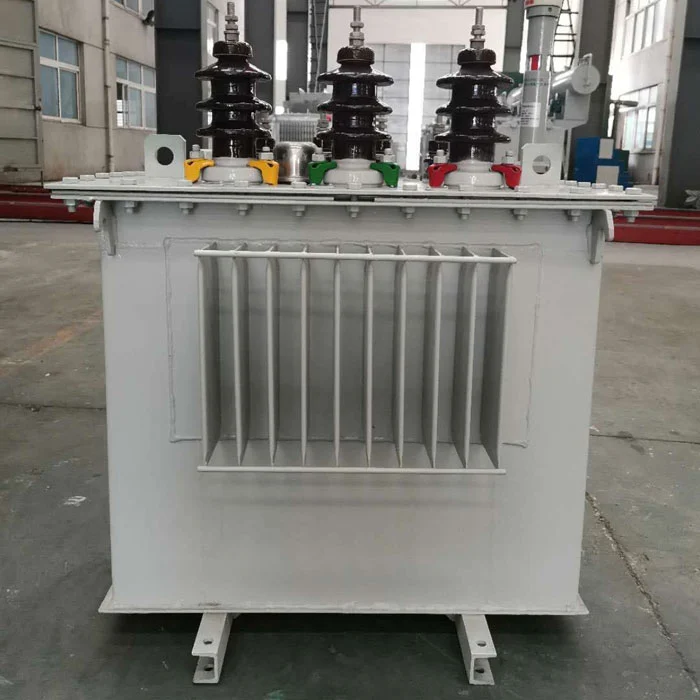

SGOB ఎఫెక్టివ్ హీట్ డిస్సిపేషన్ 100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ చైనా సరఫరా ఎగుమతి నిరంతర లోడ్లో స్థిరమైన ఉష్ణ నియంత్రణ కోసం రూపొందించబడింది. ఆప్టిమైజ్డ్ ఆయిల్ సర్క్యులేషన్ కూలింగ్ మరియు తక్కువ-లాస్ సిలికాన్ స్టీల్ కోర్తో, ఇది సమర్థవంతమైన హీట్ మేనేజ్మెంట్, తగ్గిన శక్తి వ్యర్థాలు మరియు వాణిజ్య మరియు పారిశ్రామిక పవర్ నెట్వర్క్లకు నమ్మకమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
SGOBఎఫెక్టివ్ హీట్ డిస్సిపేషన్ 100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ ఎగుమతిదారు ప్రయోగశాల-మాత్రమే పనితీరు డేటా కంటే ఉష్ణోగ్రత ప్రవర్తన, లోడ్ అనుకూలత మరియు దీర్ఘ-చక్ర స్థిరత్వం వంటి ప్రాక్టికల్ ఫీల్డ్-ఆపరేషన్ మైండ్సెట్తో ఇంజనీరింగ్ చేయబడింది.
అనేక ప్రామాణిక పంపిణీ ట్రాన్స్ఫార్మర్లలో, ఆప్టిమైజ్ చేయబడిన అంతర్గత ప్రవాహ మార్గాలు లేకుండా ప్రాథమిక చమురు ఉష్ణప్రసరణ ద్వారా వేడి ప్రధానంగా నిర్వహించబడుతుంది. ఇది తరచుగా నిరంతర లోడ్ కింద స్థానికీకరించిన ఉష్ణోగ్రత పెరుగుదలకు దారితీస్తుంది.
హీట్ పాత్ ఆప్టిమైజేషన్పై దృష్టి సారించడం ద్వారా SGOB దీన్ని మెరుగుపరుస్తుంది:
- ట్యాంక్ నిర్మాణం లోపల నిలిచిపోయిన చమురు మండలాలను తగ్గిస్తుంది
- వైండింగ్ చానెల్స్ లోపల డైరెక్షనల్ ఆయిల్ ప్రవాహాన్ని మెరుగుపరుస్తుంది
- కాయిల్-టు-ఆయిల్ ఉష్ణ బదిలీ సామర్థ్యాన్ని మెరుగుపరుస్తుంది
- దీర్ఘకాలిక లోడ్లో హాట్స్పాట్ ఏర్పడటాన్ని నియంత్రిస్తుంది
- స్వల్పకాలిక పీక్ నియంత్రణకు బదులుగా ఉష్ణోగ్రత పెరుగుదల వక్రతను స్థిరీకరిస్తుంది
సాంప్రదాయిక నమూనాలతో పోలిస్తే, కీలకమైన మెరుగుదల "మరింత శీతలీకరణ" కాదు, కానీ మరింత నియంత్రిత ఉష్ణ పంపిణీ.
SGOB ఎఫెక్టివ్ హీట్ డిస్సిపేషన్ 100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ అనేది వాణిజ్య భవనాలు, చిన్న ఫ్యాక్టరీలు మరియు అవుట్డోర్ సబ్స్టేషన్ల వంటి నిజమైన ఇన్స్టాలేషన్ పరిసరాల ఆధారంగా రూపొందించబడింది.
నిర్మాణాత్మక ముఖ్యాంశాలు:
- థర్మల్ విస్తరణ కింద వైకల్యాన్ని తగ్గించడానికి రీన్ఫోర్స్డ్ వైండింగ్ మద్దతు
- చమురు వ్యాప్తిని మెరుగుపరచడానికి ఆప్టిమైజ్ చేసిన కాయిల్ స్పేసింగ్
- వైబ్రేషన్ ప్రేరిత స్థానభ్రంశం తగ్గించడానికి మెకానికల్ లాకింగ్ సిస్టమ్
- స్థిరమైన ఉష్ణప్రసరణ ప్రసరణ కోసం రూపొందించబడిన ట్యాంక్ నిర్మాణం
- తేమ సంబంధిత ఉష్ణ వృద్ధాప్యాన్ని నిరోధించడానికి మెరుగైన సీలింగ్ స్థిరత్వం
ఈ నిర్మాణం స్వల్పకాలిక పరీక్ష పనితీరు కంటే దీర్ఘకాలిక క్షేత్ర విశ్వసనీయతను లక్ష్యంగా చేసుకుంటుంది.
శీతలీకరణ సామర్థ్యాన్ని పెంచడానికి బదులుగా, SGOB ఉత్పత్తి మూలం వద్ద వేడిని తగ్గిస్తుంది.
ఇంజనీరింగ్ విధానం:
- అధిక-పారగమ్యత సిలికాన్ స్టీల్ అయస్కాంతీకరణ కరెంట్ నష్టాన్ని తగ్గిస్తుంది
- కాపర్ వైండింగ్ లేఅవుట్ రెసిస్టెన్స్ హీటింగ్ను తగ్గిస్తుంది
- స్టెప్-ల్యాప్ కోర్ స్ట్రక్చర్ ఫ్లక్స్ డిస్ట్రిబ్యూషన్ బ్యాలెన్స్ను మెరుగుపరుస్తుంది
- వేరియబుల్ లోడ్ పరిస్థితుల్లో తగ్గిన హార్మోనిక్ తాపన
- ఆప్టిమైజ్ చేసిన లామినేషన్ ప్రాసెసింగ్ ద్వారా తక్కువ ఎడ్డీ కరెంట్ నష్టం
ఈ "ముందు వేడిని తగ్గించండి, ఆపై వెదజల్లండి" వ్యూహం శీతలీకరణ-మాత్రమే అప్గ్రేడ్ల కంటే సామర్థ్యాన్ని మరింత ప్రభావవంతంగా మెరుగుపరుస్తుంది.
డ్రై-టైప్ లేదా బేసిక్ వెంటిలేటెడ్ ట్రాన్స్ఫార్మర్లతో పోలిస్తే, ఆయిల్ ఇమ్మర్షన్ స్పష్టమైన థర్మల్ ప్రయోజనాలను తెస్తుంది:
SGOB చమురు-మునిగిపోయిన సిస్టమ్ ప్రయోజనాలు:
- చమురు ఇన్సులేషన్ మరియు ఉష్ణ బదిలీ మాధ్యమం రెండింటిలోనూ పనిచేస్తుంది
- గాలి శీతలీకరణ వ్యవస్థలతో పోలిస్తే వేగంగా వేడి వ్యాప్తి చెందుతుంది
- పీక్ లోడ్ సైకిల్స్లో మరింత స్థిరమైన ఉష్ణోగ్రత
- తక్కువ సమయంలో అధిక డిమాండ్లో మెరుగైన ఓవర్లోడ్ టాలరెన్స్
- ఉష్ణోగ్రత స్పైక్ల కారణంగా ఇన్సులేషన్ విచ్ఛిన్నమయ్యే ప్రమాదం తక్కువగా ఉంటుంది
ఇది అస్థిర లేదా హెచ్చుతగ్గుల లోడ్ వాతావరణాలకు మరింత అనుకూలంగా ఉంటుంది.
మెటీరియల్ ఇంజనీరింగ్ వేడి వెదజల్లడం పనితీరులో కీలక పాత్ర పోషిస్తుంది:
- కోర్ మెటీరియల్: తక్కువ-నష్టం ధాన్యం-ఆధారిత సిలికాన్ స్టీల్
- కండక్టర్: వేడి కింద స్థిరమైన రెసిస్టివిటీతో ఆక్సిజన్ లేని రాగి
- ఇన్సులేషన్: థర్మల్ ఓర్పుతో చమురు-కాగితం మిశ్రమ వ్యవస్థ
- సీలింగ్: అంతర్గత ఒత్తిడి స్థిరత్వాన్ని నిర్వహించడానికి యాంటీ ఏజింగ్ రబ్బరు
- స్ట్రక్చరల్ స్టీల్: హీట్ మరియు ప్రెజర్ బ్యాలెన్స్ కోసం రీన్ఫోర్స్డ్ ట్యాంక్ బాడీ
ISO9001 సిస్టమ్ నియంత్రణతో సమలేఖనం చేయబడిన ఇన్కమింగ్ తనిఖీ ద్వారా అన్ని పదార్థాలు ధృవీకరించబడతాయి.
| మోడల్ | కెపాసిటీ (kVA) | HV (kV) | LV (kV) | నో-లోడ్ నష్టం (kW) | ఇంపెడెన్స్ (%) | బరువు (కిలోలు) | పరిమాణం (మిమీ) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBఎఫెక్టివ్ హీట్ డిస్సిపేషన్ 100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్కనిష్ట ఉష్ణోగ్రత హెచ్చుతగ్గులతో స్థిరమైన దీర్ఘ-గంటల ఆపరేషన్ అవసరమయ్యే వినియోగదారులకు అనుకూలంగా ఉంటుంది.
సాధారణ అప్లికేషన్ పరిసరాలు:
- రిటైల్ మరియు వాణిజ్య విద్యుత్ పంపిణీ వ్యవస్థలు
- చిన్న తయారీ మరియు ప్రాసెసింగ్ వర్క్షాప్లు
- అర్బన్ రెసిడెన్షియల్ ట్రాన్స్ఫార్మర్ స్టేషన్లు
- తేలికపాటి పారిశ్రామిక ఆటోమేషన్ సౌకర్యాలు
- ఇన్ఫ్రాస్ట్రక్చర్ ఆక్సిలరీ పవర్ సిస్టమ్స్
- తరచుగా లోడ్ వైవిధ్యంతో మిశ్రమ-లోడ్ వాతావరణాలు
దీని థర్మల్ స్టెబిలిటీ డిజైన్ ముఖ్యంగా అధిక పరిసర ఉష్ణోగ్రత లేదా పరిమిత వెంటిలేషన్ ఉన్న పరిసరాలలో ప్రయోజనకరంగా ఉంటుంది.
చాలా సాంప్రదాయిక ట్రాన్స్ఫార్మర్లు ప్రధానంగా ఆప్టిమైజ్ చేయబడిన అంతర్గత ప్రవాహ నిర్మాణం లేకుండా నిష్క్రియ చమురు ప్రసరణపై ఆధారపడతాయి, ఇది అసమాన ఉష్ణోగ్రత పంపిణీని సృష్టించగలదు.
మూడు నిజమైన కార్యాచరణ అంతరాలపై దృష్టి సారించడం ద్వారా SGOB దీన్ని మెరుగుపరుస్తుంది:
- మూసివేసే నిర్మాణాల లోపల అసమాన ఉష్ణ పంపిణీ
- నిరంతర అధిక లోడ్ కింద నెమ్మదిగా ఉష్ణ బదిలీ
- లోడ్ హెచ్చుతగ్గుల సమయంలో తగినంత ఉష్ణ స్థిరత్వం లేదు
100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ ఈ సమస్యలను కేవలం మెటీరియల్ మందం లేదా ట్యాంక్ పరిమాణాన్ని పెంచడం కంటే అంతర్గత చమురు ప్రవాహ మార్గాలను పునఃరూపకల్పన చేయడం మరియు ఉష్ణ బదిలీ అనుగుణ్యతను బలోపేతం చేయడం ద్వారా పరిష్కరిస్తుంది.
SGOBని షాంఘై ఇండస్ట్రీ ట్రాన్స్ఫార్మర్స్ కో., లిమిటెడ్, ఇంటిగ్రేటెడ్ ప్రొడక్షన్ కెపాసిటీతో తయారు చేసింది:
- 40,000 m² ఆధునిక ఉత్పత్తి స్థావరం
- CNC సిలికాన్ స్టీల్ కటింగ్ మరియు స్టాకింగ్ లైన్లు
- ఆటోమేటెడ్ కాయిల్ వైండింగ్ మరియు వాక్యూమ్ డ్రైయింగ్ సిస్టమ్స్
- విద్యుత్ పనితీరును పరీక్షించే ప్రయోగశాలలు
- IEC60076 మరియు GB1094 ప్రమాణాలతో పూర్తి సమ్మతి
వివిక్త కస్టమ్ యూనిట్ల కంటే గ్లోబల్ ఇన్ఫ్రాస్ట్రక్చర్ ప్రాజెక్ట్ల కోసం స్థిరమైన భారీ ఉత్పత్తిపై కంపెనీ దృష్టి పెడుతుంది.
100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ యొక్క ప్రతి యూనిట్ బహుళ-దశల ధ్రువీకరణకు లోనవుతుంది:
- పూర్తి లోడ్ పరిస్థితుల్లో ఉష్ణోగ్రత పెరుగుదల పరీక్ష
- చమురు ప్రసరణ సామర్థ్యం ధృవీకరణ
- ఇన్సులేషన్ బలం మరియు విద్యుద్వాహక పరీక్ష
- షార్ట్-సర్క్యూట్ మెకానికల్ ఒత్తిడి మూల్యాంకనం
- నష్టం కొలత (నో-లోడ్ మరియు లోడ్ నష్టం)
ఇది రవాణాకు ముందు స్థిరమైన ఉష్ణ ప్రవర్తనను నిర్ధారిస్తుంది.
SGOBఎఫెక్టివ్ హీట్ డిస్సిపేషన్ 100 kVA డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్థర్మల్-స్టెబిలిటీ ఆప్టిమైజ్డ్ డిస్ట్రిబ్యూషన్ సొల్యూషన్గా ఉంచబడింది. సాంప్రదాయిక శీతలీకరణ అంచనాలపై ఆధారపడే బదులు, ఇది అంతర్గత ఉష్ణ ప్రవాహ నియంత్రణను మెరుగుపరుస్తుంది, నష్టంతో నడిచే వేడిని తగ్గిస్తుంది మరియు ఉష్ణోగ్రత ఏకరూపతను పెంచుతుంది, స్థిరమైన ఆపరేషన్ మరియు తగ్గిన నిర్వహణ ఆధారపడటం అవసరమయ్యే దీర్ఘకాలిక వాణిజ్య మరియు పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థలకు ఇది అనుకూలంగా ఉంటుంది.
