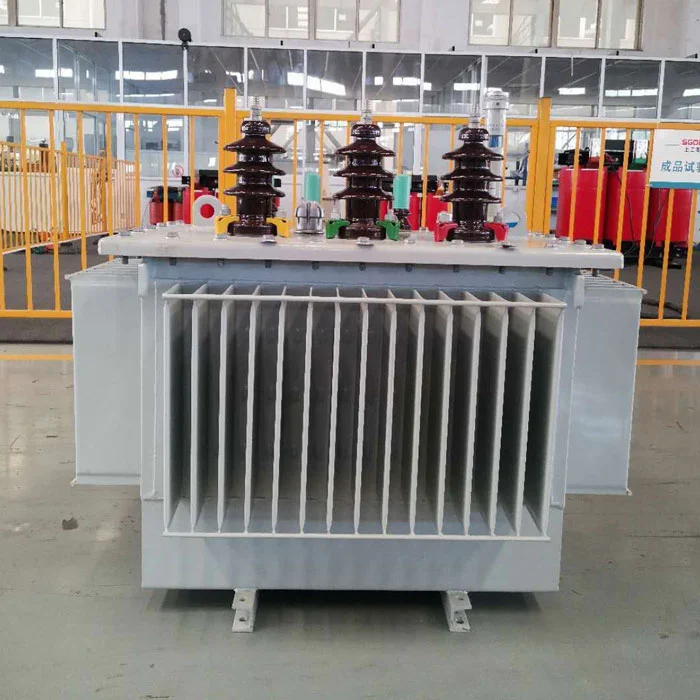

షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్ కమర్షియల్ పవర్ డిస్ట్రిబ్యూషన్ కోసం 80 kVA ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్ని సరఫరా చేస్తుంది. ప్రాథమిక అప్లికేషన్: వాణిజ్య సౌకర్యాల కోసం 10kV/20kV నుండి 0.4kVకి స్టెప్-డౌన్. నో-లోడ్ నష్టం 0.18kW, లోడ్ నష్టం 1.05kW. వార్షిక విద్యుత్ ఖర్చు సుమారు. 50% సగటు లోడ్ వద్ద $420. మొత్తం బరువు 540 కిలోలు.
తయారీదారు:షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్ (అంచనా. 2007)
దికమర్షియల్ పవర్ డిస్ట్రిబ్యూషన్ కోసం 80 kVA ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్సౌకర్యవంతమైన దుకాణాలు (300-500m²), కమ్యూనిటీ క్లినిక్లు, చిన్న హోటళ్లు (20-30 గదులు), మరియు 0.4kV వద్ద 150-250 ఆంపియర్ల మధ్య మొత్తం కనెక్ట్ చేయబడిన లోడ్తో కూడిన తేలికపాటి తయారీ వర్క్షాప్లతో సహా చిన్న మరియు మధ్యస్థ వాణిజ్య సౌకర్యాల కోసం ఒక సాధారణ వివరణ.
| సామగ్రి రకం | పరిమాణం | మొత్తం లోడ్ (kVA) |
|---|---|---|
| LED లైటింగ్ (ఒక్కొక్కటి 100W) | 100 ఫిక్చర్లు | 10 |
| HVAC (ఒక్కొక్కటి 5kW శీతలీకరణ) | 4 యూనిట్లు | 20 |
| ఎలివేటర్ (7.5kW) | 1 యూనిట్ | 8 |
| పాయింట్-ఆఫ్-సేల్ సిస్టమ్స్ + IT | 10 వర్క్స్టేషన్లు | 5 |
| శీతలీకరణ (వాణిజ్య కూలర్లు) | 6 యూనిట్లు | 12 |
| వివిధ అవుట్లెట్లు | - | 15 |
| మొత్తం సాధారణ లోడ్ | 70 కె.వి.ఎ | |
| భద్రతా మార్జిన్ | 10 కె.వి.ఎ |
కమర్షియల్ పవర్ డిస్ట్రిబ్యూషన్ కోసం ఈ 80 kVA ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్ భవిష్యత్ విస్తరణ కోసం 10-15% కెపాసిటీ రిజర్వ్తో పైన పేర్కొన్న సాధారణ వాణిజ్య మిశ్రమానికి మద్దతు ఇస్తుంది.
| రేట్ చేయబడిన సామర్థ్యం | 80 కె.వి.ఎ |
| ప్రాథమిక వోల్టేజ్ | 10 ± 2×2.5% / 20 కి.వి |
| సెకండరీ వోల్టేజ్ | 400V / 230V మూడు-దశ |
| ఫ్రీక్వెన్సీ | 50 Hz |
| కనెక్షన్ సమూహం | Dyn11 (ప్రామాణికం) |
| నో-లోడ్ నష్టం (కొలుస్తారు) | ≤0.18 kW (సాధారణ 0.176-0.179) |
| లోడ్ నష్టం @75°C | ≤1.05 kW |
| ఇంపెడెన్స్ | 4% |
| నో-లోడ్ కరెంట్ | ≤1.7% (సాధారణ 1.5-1.6%) |
| మొత్తం ద్రవ్యరాశి | 540 కిలోలు (చమురు ద్రవ్యరాశి సుమారు 105 కిలోలు) |
| షిప్పింగ్ కొలతలు | 950 × 600 × 1250 మిమీ (క్రేట్) |
| శీతలీకరణ పద్ధతి | ఓనన్ (ఆయిల్ నేచురల్ ఎయిర్ నేచురల్) |
| 1మీ దూరంలో శబ్ద స్థాయి | ≤55 dB(A) |
| పరామితి | ఫ్యాక్టరీ పరీక్ష సగటు | IEC పరిమితి | స్థితి |
|---|---|---|---|
| నో-లోడ్ నష్టం | 0.177 kW | 0.20 kW (గరిష్టంగా) | పరిమితి కంటే 11.5% |
| లోడ్ నష్టం | 1.04 kW | 1.10 kW | పరిమితి కంటే 5.5% |
| నో-లోడ్ కరెంట్ | 1.55% | 2.0% | పరిమితి కంటే 22.5% |
గణన ఆధారంగా: 80kVA ట్రాన్స్ఫార్మర్ 50% సగటు లోడ్ (40 kVA), పవర్ ఫ్యాక్టర్ 0.85, ఆపరేటింగ్ గంటలు 5,840 గంటలు/సంవత్సరం (16గం/రోజు × 365 రోజులు), విద్యుత్ ధర $0.12/kWh.
| నష్టం రకం | శక్తి (kW) | వార్షిక శక్తి (kWh) | వార్షిక ఖర్చు |
|---|---|---|---|
| నో-లోడ్ నష్టం (24/7) | 0.18 | 1,577 | $189 |
| లోడ్ నష్టం (50% లోడ్ వద్ద) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| మొత్తం | 0.44 సగటు | 3,095 | $371 |
60% సగటు లోడ్ (48 kVA) వద్ద, వార్షిక వ్యయం సుమారు $440కి పెరుగుతుంది.
కమర్షియల్ ట్రాన్స్ఫార్మర్లు తరచుగా ఆక్రమిత స్థలాలకు సమీపంలో అమర్చబడి ఉంటాయి. ఇందులో నాయిస్ మూలాలు మరియు ఉపశమనాలుకమర్షియల్ పవర్ డిస్ట్రిబ్యూషన్ కోసం 80 kVA ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్:
| శబ్దం మూలం | సహకారం | ఈ నమూనాలో తగ్గింపు |
|---|---|---|
| కోర్ మాగ్నెటోస్ట్రిక్షన్ | 70% | ఫ్లక్స్ సాంద్రత 1.65Tకి తగ్గించబడింది (vs 1.70T ప్రమాణం) |
| శీతలీకరణ ఫ్యాన్ (అమర్చినట్లయితే) | 0% | అభిమానులు లేరు - ONAN మాత్రమే |
| ట్యాంక్ కంపనం | 20% | కోర్ మరియు ట్యాంక్ మధ్య యాంటీ వైబ్రేషన్ ప్యాడ్లు |
| అయస్కాంత హమ్ | 10% | స్టెప్-ల్యాప్ కోర్ కీళ్ళు |
| సౌకర్యం రకం | సాధారణ గరిష్ట డిమాండ్ | సిఫార్సు చేయబడిన రేటింగ్ | ఎందుకు |
|---|---|---|---|
| చిన్న సౌకర్యవంతమైన దుకాణం (200m²) | 25-35 kVA | 50kVA | 80kVA భారీ పరిమాణంలో ఉంది |
| సూపర్ మార్కెట్ (500మీ²) | 55-70 కె.వి.ఎ | 80kVA | సాధారణ లోడ్తో సరిపోతుంది |
| చిన్న హోటల్ (25 గదులు) | 50-65 kVA | 80kVA | AC లోడ్ పీక్లను అనుమతిస్తుంది |
| కమ్యూనిటీ హెల్త్ క్లినిక్ | 40-60 kVA | 80kVA | వైద్య పరికరాల పెరుగుదల మార్జిన్ |
| తేలికపాటి యంత్ర దుకాణం (3-5 యంత్రాలు) | 50-75 kVA | 80kVA | మోటార్ స్టార్టింగ్ కరెంట్ |
| కార్యాలయ భవనం (1500మీ²) | 60-85 kVA | 100kVA | 80kVA సరిహద్దురేఖ |
4 నిరంతర గంటల కంటే మీ గరిష్ట డిమాండ్ 70 kVA కంటే ఎక్కువగా ఉంటే, బదులుగా 100kVAని ఎంచుకోండి.
| అవసరం | ఈ 80kVA యూనిట్ | గమనికలు |
|---|---|---|
| నేల ప్రాంతం అవసరం | 0.45 m² (870×510mm) | ప్లస్ 600mm ఫ్రంట్ యాక్సెస్ |
| ఫ్లోర్ లోడింగ్ | 540kg + చమురు నిలుపుదల | 1,000 kg/m² కనిష్టంగా |
| పైకప్పు ఎత్తు | కనిష్టంగా 2.2 మీ | బుషింగ్ యాక్సెస్ కోసం |
| వెంటిలేషన్ ఓపెనింగ్ | 0.15 m² ఇన్లెట్ + అవుట్లెట్ | సహజ ప్రసరణ |
| అగ్ని రక్షణ | IEC 60076-12 కంప్లైంట్ గది | ఇండోర్ ఆయిల్ నింపడానికి తప్పనిసరి |
| మండే పదార్థాల నుండి క్లియరెన్స్ | 1.5 మీ | ప్రతి NFPA 70 |
కమర్షియల్ పవర్ డిస్ట్రిబ్యూషన్ కోసం ప్రతి 80 kVA ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ ఈ కొలిచిన విలువలను కలిగి ఉన్న పరీక్ష నివేదికతో పంపబడుతుంది (కేవలం "పాస్/ఫెయిల్" మాత్రమే కాదు):
కొనుగోలుదారులు ఉత్పత్తి బ్యాచ్లో గుర్తించదగిన క్రమ సంఖ్యతో PDF నివేదికను అందుకుంటారు.
షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్ జనవరి 2024 మరియు జనవరి 2026 మధ్య 80kVA (S11-M-80/10) 47 యూనిట్లను రవాణా చేసింది.
ఈ యూనిట్లు ఫిలిప్పీన్స్ (12 యూనిట్లు), ఇండోనేషియా (8 యూనిట్లు), నైజీరియా (6 యూనిట్లు), వియత్నాం (5 యూనిట్లు) మరియు దేశీయ చైనా (16 యూనిట్లు) వినియోగదారులకు పంపిణీ చేయబడ్డాయి. రిఫరెన్స్ కస్టమర్ల కోసం సంప్రదింపు సమాచారం గోప్యత ఒప్పందం ప్రకారం అందించబడుతుంది.
ఈకమర్షియల్ పవర్ డిస్ట్రిబ్యూషన్ కోసం 80 kVA ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్0.177kW, నాయిస్ స్థాయి ≤55 dB(A), మరియు షిప్పింగ్ చేయబడిన 47 యూనిట్లలో జీరో వారంటీ క్లెయిమ్లను ఫ్యాక్టరీ-కొలిచిన సగటు నో-లోడ్ నష్టాన్ని అందిస్తుంది. ఇది సూపర్ మార్కెట్లు, చిన్న హోటళ్ళు మరియు 0.4kV వద్ద 150-250A సేవ అవసరమయ్యే తేలికపాటి వాణిజ్య సౌకర్యాలకు అనుకూలంగా ఉంటుంది.
