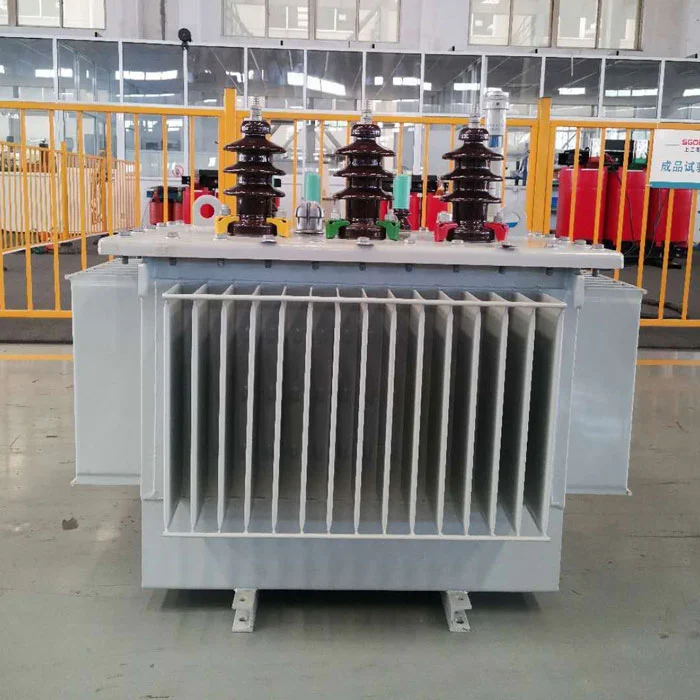

ది80 కెవిఎ ఆయిల్ ట్రాన్స్ఫార్మర్ మునిగిపోయిందికోల్డ్-రోల్డ్ సిలికాన్ స్టీల్ కోర్ మరియు ఆక్సిజన్ లేని రాగి వైండింగ్లతో నిర్మించిన సీలు చేసిన శక్తి మార్పిడి పరికరం. ఇది అంతర్గత ఉష్ణ వెదజల్లడానికి రేఖాంశ చమురు చానెళ్లతో మురి కాయిల్ డిజైన్‌ను కలిగి ఉంది. షార్ట్-సర్క్యూట్-రెసిస్టెంట్ నిర్మాణం అస్థిరమైన ప్రస్తుత సర్జెస్ నుండి రక్షించడానికి ముగింపు మద్దతును బలపరుస్తుంది. అంకితమైన లిఫ్టింగ్ విధానం మరియు పొజిషనింగ్ వ్యవస్థ రవాణా స్థిరత్వాన్ని నిర్ధారిస్తుంది.
ది80 కెవిఎ ఆయిల్ ట్రాన్స్ఫార్మర్ మునిగిపోయిందిపగటిపూట లోడ్ హెచ్చుతగ్గులను తట్టుకోవటానికి పట్టణ విద్యుత్ పంపిణీ వ్యవస్థలలో ఉపయోగించవచ్చు మరియు చమురు-ఇషెర్డ్ హీట్ వెదజల్లడం నిరంతర పూర్తి-లోడ్ ఆపరేషన్‌ను నిర్ధారిస్తుంది. దాని తుప్పు-నిరోధక నిర్మాణం తేమతో కూడిన తీర ప్రాంతాలలో ఉప్పు స్ప్రే తుప్పును సమర్థవంతంగా అడ్డుకుంటుంది.
అధిక-ఎత్తు ప్రాంతాల కోసం రీన్ఫోర్స్డ్ ఇన్సులేషన్ ఆయిల్ గ్యాప్ డిజైన్ తక్కువ-పీడన ఉత్సర్గ ప్రమాదాన్ని తగ్గిస్తుంది.
| మోడల్ | సామర్థ్యం (KVA) |
Hv (కెవి) |
ఎల్వి (కెవి) |
లోడ్ నష్టం లేదు (KW) |
బలహీనత (% |
బరువు (Kg) |
పరిమాణం (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
కరిగిన గ్యాస్ భాగాలు క్రోమాటోగ్రాఫిక్ విశ్లేషణ ద్వారా క్రమం తప్పకుండా విశ్లేషించబడతాయి మరియు ఎసిటిలీన్ సాంద్రతలు అసాధారణంగా ఉన్నప్పుడు అంతర్గత లోపం నిర్ధారణ సక్రియం అవుతుంది. చమురు స్థాయిని రెండు రంగుల విండో సూచికను ఉపయోగించి పర్యవేక్షిస్తారు మరియు చమురు స్థాయి అకస్మాత్తుగా పడిపోయినప్పుడు అత్యవసర అలారం ప్రేరేపించబడుతుంది. వార్షిక చమురు విద్యుద్వాహక బలం పరీక్ష జరుగుతుంది మరియు బ్రేక్డౌన్ వోల్టేజ్ ప్రవేశానికి దిగువన ఉన్నప్పుడు వాక్యూమ్ ఆయిల్ వడపోత జరుగుతుంది.
నిర్దిష్ట లోడ్ రేటు కంటే తక్కువ దీర్ఘకాలిక ఆపరేషన్ ఫలితంగా తక్కువ చమురు ఉష్ణోగ్రత ఒక80 కెవిఎ ఆయిల్ ట్రాన్స్ఫార్మర్ మునిగిపోయింది, నీటి విశ్లేషణకు దారితీస్తుంది మరియు ఇన్సులేషన్ బలాన్ని తగ్గించింది. చమురులో నీటి ద్రావణీయతను నిర్వహించడానికి రెగ్యులర్ పూర్తి-లోడ్ తాపన అవసరం. చమురు ఉష్ణోగ్రతను నిర్వహించడానికి శీతాకాలపు షట్డౌన్ల సమయంలో ఆటోమేటిక్ హీటింగ్ సక్రియం చేయాలి.
వెంటనే వైండింగ్ వైకల్య పౌన frequency పున్య ప్రతిస్పందన పరీక్షను చేయండి మరియు దానిని రిఫరెన్స్ స్పెక్ట్రంతో పోల్చండి. కవర్ను వేలాడదీయడం ద్వారా హోల్డ్-డౌన్ బోల్ట్‌ల స్థానభ్రంశాన్ని తనిఖీ చేయండి మరియు అక్షసంబంధ కొలతలు ధృవీకరించడానికి లేజర్ రేంజ్ ఫైండర్‌ను ఉపయోగించండి. అసాధారణ వైబ్రేషన్ హార్మోనిక్స్ కోసం పర్యవేక్షించడానికి నో-లోడ్ పరీక్ష చేయండి. కోర్ బహుళ పాయింట్ల వద్ద గ్రౌండ్ చేయబడితే, ఇన్సులేషన్‌ను కూల్చివేసి మరమ్మత్తు చేయండి.
