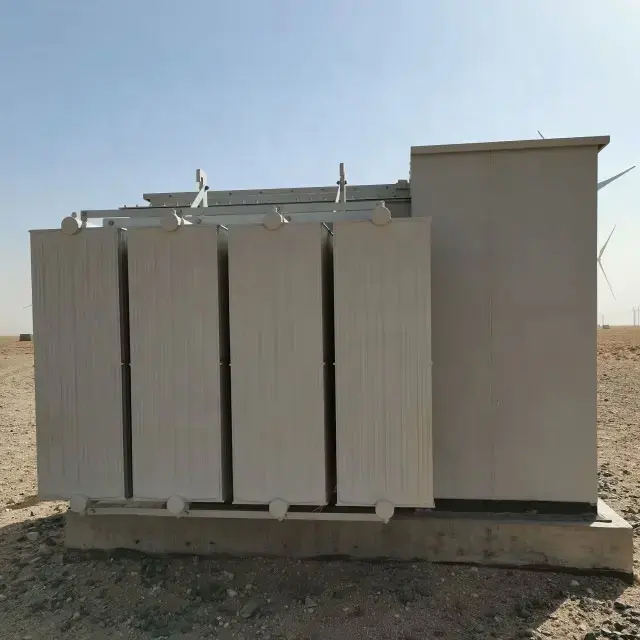

షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్.ఎలక్ట్రికల్ సిస్టమ్ ఇంజనీరింగ్ చర్చలలో పాల్గొన్నారు1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్టర్బైన్ల నుండి గ్రిడ్ ఏకీకరణ మరియు స్థిరమైన శక్తి మార్పిడిలో వోల్టేజ్ నిష్పత్తి కీలక పాత్ర పోషిస్తుంది.
పవన శక్తి వ్యవస్థలలో, ట్రాన్స్ఫార్మర్లు కేవలం నిష్క్రియ పరికరాలు మాత్రమే కాదు; అవి వేరియబుల్ జనరేటర్ అవుట్పుట్ మరియు స్థిరమైన గ్రిడ్ అవసరాల మధ్య లింక్. ఈ ప్రక్రియలో అత్యంత ముఖ్యమైన సాంకేతిక పారామితులలో ఒకటి వోల్టేజ్ నిష్పత్తి, ముఖ్యంగా పవన శక్తి ట్రాన్స్ఫార్మర్ వోల్టేజ్ రేషియో సిస్టమ్ వంటి మీడియం-టు-లార్జ్ కెపాసిటీ యూనిట్లలో. ఈ నిష్పత్తి ఎలా పనిచేస్తుందో అర్థం చేసుకోవడం గాలి-ఉత్పత్తి విద్యుత్ ప్రసార నెట్వర్క్లకు ఎలా అనుకూలంగా మారుతుందో వివరించడంలో సహాయపడుతుంది.
ట్రాన్స్ఫార్మర్లోని వోల్టేజ్ నిష్పత్తి ప్రాథమిక వోల్టేజ్ (ఇన్పుట్ వైపు) మరియు ద్వితీయ వోల్టేజ్ (అవుట్పుట్ వైపు) మధ్య సంబంధాన్ని సూచిస్తుంది. సరళంగా చెప్పాలంటే, వోల్టేజ్ ఎంత పెరిగిందో లేదా తగ్గిపోతుందో ఇది నిర్వచిస్తుంది.
1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్ కోసం, ఈ నిష్పత్తి ప్రాథమిక మరియు ద్వితీయ వైండింగ్లలోని మలుపుల సంఖ్య ద్వారా నిర్ణయించబడుతుంది. ప్రాథమిక సూత్రం:
- సెకండరీ వైపు మరిన్ని మలుపులు → అధిక అవుట్పుట్ వోల్టేజ్
- సెకండరీ వైపు తక్కువ మలుపులు → తక్కువ అవుట్పుట్ వోల్టేజ్
ఈ సంబంధం ట్రాన్స్ఫార్మర్ మలుపుల నిష్పత్తి ద్వారా వ్యక్తీకరించబడింది:
వోల్టేజ్ నిష్పత్తి = ప్రాథమిక వోల్టేజ్ / సెకండరీ వోల్టేజ్ = ప్రాథమిక మలుపులు / ద్వితీయ మలుపులు
విండ్ పవర్ అప్లికేషన్లలో, ఇది చాలా ముఖ్యమైనది ఎందుకంటే టర్బైన్ అవుట్పుట్ వేరియబుల్గా ఉంటుంది మరియు గ్రిడ్లోకి ఫీడ్ చేయడానికి ముందు తప్పనిసరిగా పెంచాలి లేదా సర్దుబాటు చేయాలి.
విండ్ టర్బైన్లు సాధారణంగా మీడియం లేదా తక్కువ వోల్టేజ్ స్థాయిలలో విద్యుత్తును ఉత్పత్తి చేస్తాయి. అయినప్పటికీ, పవర్ గ్రిడ్లు ఎక్కువ దూరాలకు సామర్థ్యం కోసం చాలా ఎక్కువ ట్రాన్స్మిషన్ వోల్టేజీల వద్ద పనిచేస్తాయి.
1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్ వోల్టేజ్ నిష్పత్తి అధిక శక్తి నష్టం లేదా అస్థిరత లేకుండా ఈ మార్పిడి సాఫీగా జరిగేలా చూస్తుంది.
వోల్టేజ్ మార్పిడి అవసరమయ్యే ప్రధాన కారణాలు:
- గాలి వేగం మార్పుల కారణంగా విండ్ టర్బైన్ అవుట్పుట్ హెచ్చుతగ్గులకు గురవుతుంది
- గ్రిడ్ వ్యవస్థలకు స్థిరమైన వోల్టేజ్ స్థాయిలు అవసరం
- నష్టాలను తగ్గించడానికి సుదూర ప్రసారానికి అధిక వోల్టేజ్ అవసరం
- విద్యుత్ రక్షణ వ్యవస్థలు ప్రామాణిక వోల్టేజ్ పరిధులపై ఆధారపడతాయి
సరైన వోల్టేజ్ రూపాంతరం లేకుండా, గ్రిడ్లో పవన శక్తి ఏకీకరణ అసమర్థంగా మరియు అస్థిరంగా ఉంటుంది.
ప్రాజెక్ట్ అవసరాలు మరియు గ్రిడ్ ప్రమాణాలపై ఆధారపడి ఖచ్చితమైన కాన్ఫిగరేషన్లు మారుతూ ఉండగా, 1600kVA విండ్ ట్రాన్స్ఫార్మర్ కోసం ఒక సాధారణ సెటప్ మీడియం వోల్టేజ్ స్థాయిల నుండి పంపిణీ లేదా ప్రసార స్థాయిలకు స్టెప్పింగ్ వోల్టేజీని కలిగి ఉంటుంది.
| ట్రాన్స్ఫార్మర్ వైపు | సాధారణ వోల్టేజ్ స్థాయి | ఫంక్షన్ |
| ప్రైమరీ సైడ్ | 0.69kV - 1.14kV | విండ్ టర్బైన్ అవుట్పుట్ సేకరణ |
| సెకండరీ సైడ్ | 10kV - 35kV | గ్రిడ్ ఇంటిగ్రేషన్ లేదా సబ్స్టేషన్ బదిలీ |
ఈ స్టెప్-అప్ ప్రక్రియ 1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్ వోల్టేజ్ నిష్పత్తిని సమర్ధవంతంగా బ్రిడ్జ్ జనరేషన్ మరియు ట్రాన్స్మిషన్ సిస్టమ్లకు అనుమతిస్తుంది.
ట్రాన్స్ఫార్మర్ లోపల, వోల్టేజ్ రూపాంతరం ఎలక్ట్రానిక్ కాదు-ఇది విద్యుదయస్కాంతం.
ప్రైమరీ వైండింగ్ ద్వారా ఆల్టర్నేటింగ్ కరెంట్ ప్రవహిస్తున్నప్పుడు, అది ఐరన్ కోర్లో అయస్కాంత క్షేత్రాన్ని సృష్టిస్తుంది. ఈ అయస్కాంత క్షేత్రం ద్వితీయ వైండింగ్లో వోల్టేజ్ను ప్రేరేపిస్తుంది. కాయిల్ మలుపులలో వ్యత్యాసం తుది వోల్టేజ్ స్థాయిని నిర్ణయిస్తుంది.
సరళీకృత సంబంధం:
- సెకండరీ వైండింగ్లు ప్రాథమిక కంటే 10 రెట్లు ఎక్కువగా ఉంటే → వోల్టేజ్ సుమారు 10 రెట్లు పెరుగుతుంది
- సెకండరీ వైండింగ్లు తక్కువగా ఉంటే → వోల్టేజ్ దామాషా ప్రకారం తగ్గుతుంది
ఈ భౌతిక నిర్మాణం పవన శక్తి వ్యవస్థలలో ట్రాన్స్ఫార్మర్ డిజైన్ ఖచ్చితత్వం కీలకం.
స్థిరమైన పారిశ్రామిక శక్తి వనరుల వలె కాకుండా, పవన శక్తి వ్యవస్థలు ప్రత్యేకమైన కార్యాచరణ పరిస్థితులను పరిచయం చేస్తాయి:
- ఇన్పుట్ పవర్లో వేగవంతమైన హెచ్చుతగ్గులు
- తరచుగా పాక్షిక-లోడ్ ఆపరేషన్
- బాహ్య పర్యావరణ ఒత్తిడికి గురికావడం
- గ్రిడ్ సమకాలీకరణ అవసరాలు
A 1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్ఈ పరిస్థితుల్లో వోల్టేజ్ నిష్పత్తి స్థిరంగా ఉండాలి. వోల్టేజ్ నిష్పత్తి ప్రవర్తనలో చిన్న వ్యత్యాసాలు కూడా గ్రిడ్ సమకాలీకరణను ప్రభావితం చేయవచ్చు లేదా శక్తి నష్టాన్ని కలిగిస్తాయి.
దీన్ని నిర్వహించడానికి, ట్రాన్స్ఫార్మర్ డిజైన్ తరచుగా వీటిని కలిగి ఉంటుంది:
- రీన్ఫోర్స్డ్ ఇన్సులేషన్ సిస్టమ్స్
- మెరుగైన ఉష్ణ స్థిరత్వం
- ఖచ్చితమైన వైండింగ్ నియంత్రణ
- మెరుగైన విద్యుదయస్కాంత కవచం
వోల్టేజ్ నిష్పత్తి కేవలం మార్పిడికి సంబంధించినది కాదు-ఇది నేరుగా సామర్థ్యాన్ని ప్రభావితం చేస్తుంది.
సిస్టమ్ అవసరాలకు నిష్పత్తి సరిగ్గా సరిపోలకపోతే, అనేక సమస్యలు సంభవించవచ్చు:
- మూసివేతలలో పెరిగిన రాగి నష్టాలు
- అధిక ఉష్ణ ఉత్పత్తి
- గ్రిడ్ ఇంటర్ఫేస్ వద్ద వోల్టేజ్ అస్థిరత
- మొత్తం శక్తి బదిలీ సామర్థ్యం తగ్గింది
పవన శక్తి వ్యవస్థలలో, నిరంతర ఆపరేషన్ కారణంగా చిన్న సామర్థ్య నష్టాలు కూడా కాలక్రమేణా గణనీయంగా మారతాయి. అందువల్ల, దీర్ఘకాలిక పనితీరు స్థిరత్వానికి 1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్ వోల్టేజ్ నిష్పత్తి యొక్క ఖచ్చితమైన నియంత్రణ అవసరం.
ట్రాన్స్ఫార్మర్ వోల్టేజ్ ప్రవర్తనతో తరచుగా సంబంధం ఉన్న అనేక అపోహలు ఉన్నాయి:
1. లోడ్తో వోల్టేజ్ నిష్పత్తి స్వయంచాలకంగా మారుతుంది
వాస్తవానికి, వోల్టేజ్ నిష్పత్తి డిజైన్ ద్వారా నిర్ణయించబడుతుంది. ఇది లోడ్తో మారదు, అయినప్పటికీ అంతర్గత అవరోధం కారణంగా అవుట్పుట్ వోల్టేజ్ కొద్దిగా హెచ్చుతగ్గులకు లోనవుతుంది.
2. అధిక వోల్టేజ్ నిష్పత్తి ఎల్లప్పుడూ మెరుగైన పనితీరును సూచిస్తుంది
అవసరం లేదు. నిష్పత్తి తప్పనిసరిగా సిస్టమ్ అవసరాలకు సరిపోలాలి. సరికాని నిష్పత్తి ఎంపిక గ్రిడ్ అననుకూలతకు దారి తీస్తుంది.
3. వోల్టేజ్ నిష్పత్తి వోల్టేజీని మాత్రమే ప్రభావితం చేస్తుంది, కరెంట్ కాదు
వాస్తవానికి, ట్రాన్స్ఫార్మర్ ఆపరేషన్లో వోల్టేజ్ మరియు కరెంట్ విలోమ సంబంధం కలిగి ఉంటాయి. వోల్టేజ్ స్థాయిని మార్చడం కూడా కరెంట్ను దామాషా ప్రకారం మారుస్తుంది.
ఆధునిక పవన శక్తి ట్రాన్స్ఫార్మర్లు సుదీర్ఘ కార్యాచరణ జీవితకాలంలో వోల్టేజ్ నిష్పత్తి స్థిరత్వాన్ని నిర్వహించడానికి ఖచ్చితమైన ఇంజనీరింగ్పై ఎక్కువగా ఆధారపడతాయి.
డిజైన్ కారకాలు ఉన్నాయి:
- వైండింగ్ జ్యామితి ఖచ్చితత్వం
- కోర్ మెటీరియల్ అయస్కాంత లక్షణాలు
- ఇన్సులేషన్ స్థిరత్వం
- థర్మల్ విస్తరణ నియంత్రణ
షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్ ద్వారా అభివృద్ధి చేయబడిన ఉత్పాదక వాతావరణాలలో, విండ్ ఫామ్ పరిస్థితులలో ట్రాన్స్ఫార్మర్ విశ్వసనీయంగా పని చేస్తుందని నిర్ధారించడానికి ఈ డిజైన్ అంశాలు జాగ్రత్తగా సమలేఖనం చేయబడతాయి.
వాస్తవ-ప్రపంచ పవన క్షేత్రాలలో, వోల్టేజ్ నిష్పత్తి స్థిరత్వం అనేక కార్యాచరణ అంశాలను ప్రభావితం చేస్తుంది:
- గ్రిడ్ సమకాలీకరణ వేగం
- పవర్ నాణ్యత స్థిరత్వం
- సబ్ స్టేషన్లలో పరికరాల జీవితకాలం
- గాలి హెచ్చుతగ్గుల సమయంలో సిస్టమ్ ప్రతిస్పందన
బాగా సరిపోలిన 1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్ వోల్టేజ్ నిష్పత్తి విండ్ టర్బైన్ల నుండి సేకరించిన శక్తి అనవసరమైన మార్పిడి నష్టాలు లేకుండా ప్రాంతీయ లేదా జాతీయ గ్రిడ్లలోకి సజావుగా ప్రసారం చేయబడేలా చేస్తుంది.
1600kVA విండ్ ట్రాన్స్ఫార్మర్లోని వోల్టేజ్ నిష్పత్తి కేవలం సైద్ధాంతిక పరామితి కాదు-ఇది గ్రిడ్ వినియోగానికి పవన శక్తిని ఎలా స్వీకరించాలో నిర్వచించే ప్రధాన కార్యాచరణ సూత్రం.
పునరుత్పాదక ఇంధన వ్యవస్థలలో అనుకూలత, సామర్థ్యం మరియు స్థిరత్వాన్ని నిర్ధారిస్తూ, టర్బైన్ ఉత్పత్తి స్థాయిల నుండి ప్రసార-సిద్ధమైన స్థాయిలకు వోల్టేజ్ ఎలా పెంచబడుతుందో ఇది నియంత్రిస్తుంది. విద్యుదయస్కాంత ప్రేరణ మరియు ఖచ్చితంగా ఇంజనీరింగ్ వైండింగ్ నిష్పత్తుల ద్వారా, ట్రాన్స్ఫార్మర్ హెచ్చుతగ్గుల గాలి పరిస్థితులలో కూడా స్థిరమైన పనితీరును నిర్వహిస్తుంది.
పవన శక్తి ప్రపంచవ్యాప్తంగా విస్తరిస్తూనే ఉంది, దాని ప్రవర్తనను అర్థం చేసుకుంటుంది1600kVA విండ్ పవర్ ట్రాన్స్ఫార్మర్స్థిరమైన మరియు సమర్థవంతమైన శక్తి వ్యవస్థలను రూపొందించడానికి వోల్టేజ్ నిష్పత్తి చాలా అవసరం, ప్రత్యేకించి షాంఘై ఇండస్ట్రియల్ ట్రాన్స్ఫార్మర్ కో., లిమిటెడ్ వంటి తయారీదారులు మద్దతు ఇచ్చే భారీ-స్థాయి పునరుత్పాదక అనుసంధాన ప్రాజెక్టులలో.
