A 500kVA డ్రై ట్రాన్స్ఫార్మర్వాణిజ్య భవనాలు, పారిశ్రామిక సౌకర్యాలు, పునరుత్పాదక ఇంధన వ్యవస్థలు, ఆరోగ్య సంరక్షణ సంస్థలు మరియు డేటా సెంటర్లలో అత్యంత విస్తృతంగా ఉపయోగించే విద్యుత్ పంపిణీ పరిష్కారాలలో ఒకటిగా మారింది. చమురుతో నిండిన ట్రాన్స్ఫార్మర్ల వలె కాకుండా, పొడి-రకం ట్రాన్స్ఫార్మర్లు మెరుగైన భద్రత, తక్కువ నిర్వహణ అవసరాలు మరియు పర్యావరణ అనుకూలమైన ఆపరేషన్ను అందిస్తాయి.
పని సూత్రాలు, సాంకేతిక లక్షణాలు, ప్రయోజనాలు, ఇన్స్టాలేషన్ పరిగణనలు, పరిశ్రమ అనువర్తనాలు, నిర్వహణ పద్ధతులు మరియు కొనుగోలు సిఫార్సులతో సహా 500kVA డ్రై ట్రాన్స్ఫార్మర్ల గురించి కొనుగోలుదారులు తెలుసుకోవలసిన ప్రతిదాన్ని ఈ సమగ్ర గైడ్ విశ్లేషిస్తుంది. మీరు కొత్త ఎలక్ట్రికల్ ప్రాజెక్ట్ని ప్లాన్ చేస్తున్నా లేదా ఇప్పటికే ఉన్న సిస్టమ్ను అప్గ్రేడ్ చేస్తున్నా, ఈ కథనం మీకు సమాచారంతో నిర్ణయాలు తీసుకోవడంలో సహాయపడుతుంది.

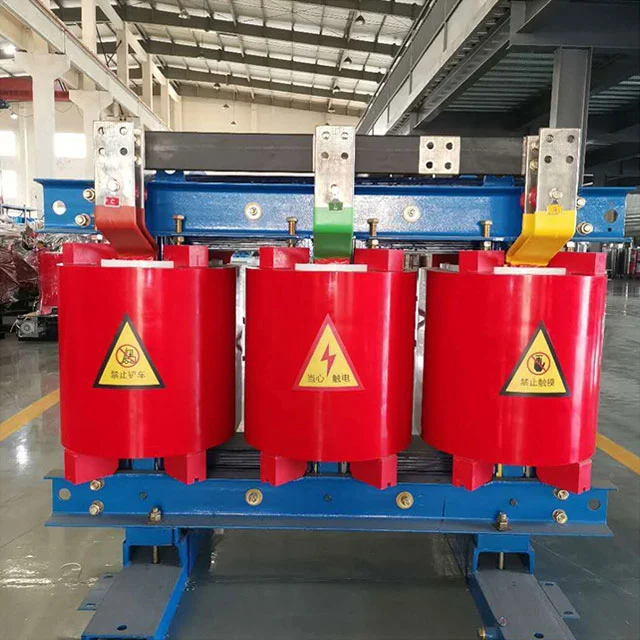

500kVA డ్రై ట్రాన్స్ఫార్మర్ అంటే ఏమిటి?
500kVA డ్రై ట్రాన్స్ఫార్మర్ అనేది మీడియం-కెపాసిటీ గల ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్, ఇది శీతలీకరణ మాధ్యమంగా ఇన్సులేటింగ్ నూనెను ఉపయోగించకుండా విద్యుదయస్కాంత ప్రేరణ ద్వారా సర్క్యూట్ల మధ్య విద్యుత్ శక్తిని బదిలీ చేయడానికి రూపొందించబడింది.
చమురుకు బదులుగా, డ్రై ట్రాన్స్ఫార్మర్లు ఆపరేషన్ సమయంలో ఉత్పన్నమయ్యే వేడిని వెదజల్లడానికి గాలి ప్రసరణ మరియు ప్రత్యేక ఇన్సులేషన్ వ్యవస్థలను ఉపయోగించుకుంటాయి. వైండింగ్లు సాధారణంగా అధిక-నాణ్యత ఎపాక్సీ రెసిన్ లేదా వాక్యూమ్ ప్రెజర్ ఇంప్రెగ్నేటెడ్ మెటీరియల్లను ఉపయోగించి ఇన్సులేట్ చేయబడతాయి.
500kVA రేటింగ్ ట్రాన్స్ఫార్మర్ 500 కిలోవోల్ట్-ఆంపియర్ల వరకు స్పష్టమైన శక్తిని నిర్వహించగలదని సూచిస్తుంది, ఇది మధ్య తరహా పారిశ్రామిక మరియు వాణిజ్య సౌకర్యాలకు అనుకూలంగా ఉంటుంది.
| పరామితి |
సాధారణ విలువ |
| కెపాసిటీ |
500kVA |
| ఫ్రీక్వెన్సీ |
50Hz / 60Hz |
| శీతలీకరణ పద్ధతి |
AN / AF |
| ఇన్సులేషన్ క్లాస్ |
ఎఫ్ / హెచ్ |
| రక్షణ స్థాయి |
IP20-IP54 |
500kVA డ్రై ట్రాన్స్ఫార్మర్ ఎలా పని చేస్తుంది?
ఆపరేటింగ్ సూత్రం విద్యుదయస్కాంత ప్రేరణపై ఆధారపడి ఉంటుంది. విద్యుత్ శక్తి ప్రాథమిక వైండింగ్లోకి ప్రవేశిస్తుంది, ట్రాన్స్ఫార్మర్ కోర్లో అయస్కాంత ప్రవాహాన్ని సృష్టిస్తుంది. ఈ అయస్కాంత క్షేత్రం ద్వితీయ వైండింగ్లో వోల్టేజ్ను ప్రేరేపిస్తుంది, వివిధ వోల్టేజ్ స్థాయిలలో విద్యుత్ బదిలీని అనుమతిస్తుంది.
ట్రాన్స్ఫార్మర్ కోర్ సాధారణంగా శక్తి నష్టాలను తగ్గించడానికి మరియు సామర్థ్యాన్ని పెంచడానికి హై-గ్రేడ్ సిలికాన్ స్టీల్ లామినేషన్లను ఉపయోగించి తయారు చేయబడుతుంది.
డ్రై-టైప్ ట్రాన్స్ఫార్మర్లు సహజ లేదా బలవంతంగా గాలి శీతలీకరణ వ్యవస్థలపై ఆధారపడతాయి. వైండింగ్ల ద్వారా ఉత్పత్తి చేయబడిన వేడి నేరుగా చుట్టుపక్కల వాతావరణంలోకి వెదజల్లుతుంది, చమురు ట్యాంకులు మరియు సంబంధిత నిర్వహణ అవసరాన్ని తొలగిస్తుంది.
సాధారణ సాంకేతిక లక్షణాలు
ప్రాజెక్ట్ అవసరాలు, స్థానిక ప్రమాణాలు మరియు ఇన్స్టాలేషన్ పరిసరాలపై ఆధారపడి స్పెసిఫికేషన్లు మారుతూ ఉంటాయి.
| ఫీచర్ |
సాధారణ స్పెసిఫికేషన్ |
| ప్రాథమిక వోల్టేజ్ |
11kV / 10kV / 13.8kV |
| సెకండరీ వోల్టేజ్ |
400V / 415V / 480V |
| సమర్థత |
98% పైన |
| ఉష్ణోగ్రత పెరుగుదల |
80K-100K |
| శబ్దం స్థాయి |
తక్కువ నాయిస్ డిజైన్ |
డ్రై-టైప్ ట్రాన్స్ఫార్మర్ల యొక్క ప్రధాన ప్రయోజనాలు
మెరుగైన భద్రత
అత్యంత ముఖ్యమైన ప్రయోజనాల్లో ఒకటి అగ్ని భద్రత. చమురును ఉపయోగించనందున, చమురు లీకేజీ, దహనం లేదా పర్యావరణ కాలుష్యం వాస్తవంగా ఎటువంటి ప్రమాదం లేదు.
కనీస నిర్వహణ
- చమురు పరీక్ష అవసరం లేదు
- చమురు భర్తీ ఖర్చులు లేవు
- తగ్గిన నిర్వహణ షెడ్యూల్
- తక్కువ నిర్వహణ ఖర్చులు
పర్యావరణ అనుకూలమైనది
డ్రై ట్రాన్స్ఫార్మర్లు ఇన్సులేటింగ్ ఆయిల్ లీక్ల వల్ల నేల లేదా భూగర్భ జలాలు కలుషితం అయ్యే అవకాశాన్ని తొలగిస్తాయి.
కాంపాక్ట్ ఇన్స్టాలేషన్
అనేక సౌకర్యాలు డ్రై ట్రాన్స్ఫార్మర్లను ఇష్టపడతాయి ఎందుకంటే వాటిని లోడ్ కేంద్రాలకు దగ్గరగా అమర్చవచ్చు, కేబుల్ ఖర్చులు మరియు ప్రసార నష్టాలను తగ్గించవచ్చు.
అద్భుతమైన తేమ నిరోధకత
ఆధునిక తారాగణం రెసిన్ సాంకేతికతలు తేమ, దుమ్ము మరియు పారిశ్రామిక కలుషితాలకు వ్యతిరేకంగా బలమైన ప్రతిఘటనను అందిస్తాయి.
సాధారణ పరిశ్రమ అప్లికేషన్లు
500kVA డ్రై ట్రాన్స్ఫార్మర్ల యొక్క బహుముఖ ప్రజ్ఞ అనేక రంగాలలో విస్తరణను అనుమతిస్తుంది.
| పరిశ్రమ |
అప్లికేషన్ |
| వాణిజ్య భవనాలు |
విద్యుత్ పంపిణీ వ్యవస్థలు |
| తయారీ ప్లాంట్లు |
ఉత్పత్తి సామగ్రి సరఫరా |
| ఆసుపత్రులు |
క్లిష్టమైన శక్తి మద్దతు |
| డేటా కేంద్రాలు |
విశ్వసనీయ శక్తి పంపిణీ |
| పునరుత్పాదక శక్తి |
సౌర మరియు గాలి ఏకీకరణ |
| విమానాశ్రయాలు |
ఇన్ఫ్రాస్ట్రక్చర్ పవర్ సిస్టమ్స్ |
డ్రై ట్రాన్స్ఫార్మర్ vs ఆయిల్-ఫిల్డ్ ట్రాన్స్ఫార్మర్
| కారకం |
డ్రై ట్రాన్స్ఫార్మర్ |
చమురుతో నిండిన ట్రాన్స్ఫార్మర్ |
| అగ్ని ప్రమాదం |
చాలా తక్కువ |
ఎక్కువ |
| నిర్వహణ |
తక్కువ |
మితమైన |
| పర్యావరణ ప్రభావం |
అద్భుతమైన |
సంభావ్య లీకేజ్ ప్రమాదం |
| ఇండోర్ ఇన్స్టాలేషన్ |
ఆదర్శవంతమైనది |
పరిమితం చేయబడింది |
| ప్రారంభ ఖర్చు |
ఎక్కువ |
దిగువ |
ప్రారంభ కొనుగోలు ధర ఎక్కువగా ఉన్నప్పటికీ, దీర్ఘకాలిక కార్యాచరణ పొదుపులు తరచుగా పొడి ట్రాన్స్ఫార్మర్లను ఖర్చుతో కూడుకున్న పెట్టుబడిగా చేస్తాయి.
సరైన 500kVA డ్రై ట్రాన్స్ఫార్మర్ని ఎలా ఎంచుకోవాలి
సరైన ట్రాన్స్ఫార్మర్ను ఎంచుకోవడానికి బహుళ సాంకేతిక మరియు కార్యాచరణ కారకాలను మూల్యాంకనం చేయడం అవసరం.
- ఇన్పుట్ మరియు అవుట్పుట్ వోల్టేజ్ అవసరాలు
- ప్రొఫైల్ మరియు భవిష్యత్తు విస్తరణ ప్రణాళికలను లోడ్ చేయండి
- పరిసర ఉష్ణోగ్రత పరిస్థితులు
- సంస్థాపన స్థానం
- అవసరమైన రక్షణ స్థాయి
- హార్మోనిక్ వక్రీకరణ స్థాయిలు
- శక్తి సామర్థ్య లక్ష్యాలు
- స్థానిక విద్యుత్ నిబంధనలు
అనుభవజ్ఞులైన తయారీదారులతో పని చేయడం సరైన అనుకూలీకరణ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్లకు అనుగుణంగా ఉండేలా చేయడంలో సహాయపడుతుంది.
సంస్థాపన ఉత్తమ పద్ధతులు
సరైన సంస్థాపన ట్రాన్స్ఫార్మర్ విశ్వసనీయత మరియు జీవితకాలం గణనీయంగా ప్రభావితం చేస్తుంది.
- తగినంత వెంటిలేషన్ స్థలాన్ని నిర్ధారించుకోండి
- తయారీదారు సిఫార్సు చేసిన అనుమతులను నిర్వహించండి
- ఉష్ణోగ్రత పర్యవేక్షణ వ్యవస్థలను వ్యవస్థాపించండి
- సమర్థవంతమైన గ్రౌండింగ్ అందించండి
- అధిక ధూళి చేరడం నుండి రక్షించండి
- శక్తినిచ్చే ముందు విద్యుత్ కనెక్షన్లను ధృవీకరించండి
కార్యాచరణ సంసిద్ధతను ధృవీకరించడానికి రెగ్యులర్ కమీషన్ పరీక్షలు నిర్వహించాలి.
నిర్వహణ మరియు తనిఖీ గైడ్
పొడి ట్రాన్స్ఫార్మర్లకు చమురు నింపిన యూనిట్ల కంటే తక్కువ నిర్వహణ అవసరం అయినప్పటికీ, సాధారణ తనిఖీలు తప్పనిసరి.
నెలవారీ తనిఖీ
- దృశ్య స్థితి అంచనా
- వెంటిలేషన్ మార్గాలను తనిఖీ చేయండి
- ఆపరేటింగ్ ఉష్ణోగ్రతను పర్యవేక్షించండి
- విద్యుత్ కనెక్షన్లను తనిఖీ చేయండి
వార్షిక తనిఖీ
- థర్మల్ ఇమేజింగ్ విశ్లేషణ
- ఇన్సులేషన్ నిరోధక పరీక్ష
- అంతర్గత భాగాలను శుభ్రపరచడం
- టెర్మినల్స్ యొక్క టార్క్ ధృవీకరణ
ప్రివెంటివ్ నిర్వహణ ఊహించని పనికిరాని సమయాన్ని గణనీయంగా తగ్గిస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది.
వ్యయ కారకాలు మరియు ROI విశ్లేషణ
అనేక అంశాలు ట్రాన్స్ఫార్మర్ ధరను ప్రభావితం చేస్తాయి:
- కోర్ మెటీరియల్ నాణ్యత
- రాగి లేదా అల్యూమినియం వైండింగ్లు
- ఇన్సులేషన్ టెక్నాలజీ
- సమర్థత రేటింగ్లు
- రక్షణ ఆవరణ అవసరాలు
- అనుకూలీకరణ స్థాయి
- ధృవీకరణ ప్రమాణాలు
ముందస్తు ఖర్చులు మారుతూ ఉండగా, శక్తి సామర్థ్య మెరుగుదలలు మరియు తగ్గిన నిర్వహణ ఖర్చులు తరచుగా ఆకర్షణీయమైన దీర్ఘకాలిక రాబడిని అందిస్తాయి.
ట్రాన్స్ఫార్మర్ టెక్నాలజీలో భవిష్యత్తు పోకడలు
ట్రాన్స్ఫార్మర్ పరిశ్రమ స్మార్ట్ గ్రిడ్ అభివృద్ధి మరియు పునరుత్పాదక ఇంధన విస్తరణతో పాటు అభివృద్ధి చెందుతూనే ఉంది.
- డిజిటల్ మానిటరింగ్ ఇంటిగ్రేషన్
- IoT-ప్రారంభించబడిన డయాగ్నస్టిక్స్
- రిమోట్ పరిస్థితి పర్యవేక్షణ
- అధిక సామర్థ్యం గల అయస్కాంత పదార్థాలు
- అధునాతన ఉష్ణ నిర్వహణ వ్యవస్థలు
- స్మార్ట్ ప్రిడిక్టివ్ మెయింటెనెన్స్ ప్లాట్ఫారమ్లు
ఈ ఆవిష్కరణలు ఆపరేటర్లకు ఎక్కువ విశ్వసనీయత, మెరుగైన సామర్థ్యాన్ని మరియు తక్కువ జీవితచక్ర ఖర్చులను సాధించడంలో సహాయపడుతున్నాయి.
తరచుగా అడిగే ప్రశ్నలు
Q1: 500kVA డ్రై ట్రాన్స్ఫార్మర్ యొక్క అంచనా జీవితకాలం ఎంత?
సరిగ్గా నిర్వహించబడే పొడి ట్రాన్స్ఫార్మర్ సాధారణ పరిస్థితుల్లో 25 నుండి 35 సంవత్సరాలు లేదా అంతకంటే ఎక్కువ కాలం పాటు విశ్వసనీయంగా పని చేస్తుంది.
Q2: 500kVA డ్రై ట్రాన్స్ఫార్మర్ను ఇంటి లోపల అమర్చవచ్చా?
అవును. డ్రై ట్రాన్స్ఫార్మర్లు ప్రత్యేకంగా ఇండోర్ ఇన్స్టాలేషన్ల కోసం రూపొందించబడ్డాయి, ఇక్కడ భద్రత మరియు పర్యావరణ పరిరక్షణ ప్రాధాన్యతలను కలిగి ఉంటాయి.
Q3: పొడి ట్రాన్స్ఫార్మర్ పునరుత్పాదక ఇంధన ప్రాజెక్టులకు అనువైనదా?
ఖచ్చితంగా. అనేక సౌర మరియు పవన శక్తి సౌకర్యాలు వాటి భద్రత, సామర్థ్యం మరియు తక్కువ నిర్వహణ అవసరాల కారణంగా పొడి-రకం ట్రాన్స్ఫార్మర్లను ఉపయోగించుకుంటాయి.
Q4: నిర్వహణను ఎంత తరచుగా నిర్వహించాలి?
సాధారణ దృశ్య తనిఖీలు నెలవారీగా జరగాలి, అయితే సమగ్ర పరీక్ష సాధారణంగా ఏటా సిఫార్సు చేయబడుతుంది.
Q5: చమురుతో నిండిన ట్రాన్స్ఫార్మర్లతో పోలిస్తే ప్రధాన ప్రయోజనాలు ఏమిటి?
మెరుగైన అగ్ని భద్రత, తగ్గిన నిర్వహణ, పర్యావరణ అనుకూలత మరియు సులభంగా ఇండోర్ ఇన్స్టాలేషన్ వంటి ముఖ్య ప్రయోజనాలు ఉన్నాయి.
Q6: డ్రై ట్రాన్స్ఫార్మర్లు కఠినమైన వాతావరణాలను నిర్వహించగలవా?
ఆధునిక తారాగణం రెసిన్ డిజైన్లు తేమ, ధూళి మరియు పారిశ్రామిక కలుషితాలకు సరిగ్గా పేర్కొన్నప్పుడు అద్భుతమైన ప్రతిఘటనను అందిస్తాయి.
తీర్మానం
500kVA డ్రై ట్రాన్స్ఫార్మర్ భద్రత, సామర్థ్యం, విశ్వసనీయత మరియు పర్యావరణ బాధ్యత యొక్క ఆదర్శవంతమైన సమతుల్యతను సూచిస్తుంది. పరిశ్రమలు కార్యాచరణ కొనసాగింపు మరియు స్థిరమైన అవస్థాపనకు ప్రాధాన్యత ఇస్తున్నందున, డ్రై-టైప్ ట్రాన్స్ఫార్మర్లు వాణిజ్య, పారిశ్రామిక, ఆరోగ్య సంరక్షణ మరియు పునరుత్పాదక ఇంధన రంగాలలో ప్రజాదరణను పొందుతూనే ఉన్నాయి.
సాంకేతిక లక్షణాలు, ఇన్స్టాలేషన్ అవసరాలు, నిర్వహణ పద్ధతులు మరియు అప్లికేషన్ దృశ్యాలను అర్థం చేసుకోవడం ద్వారా, నిర్ణయాధికారులు తమ ట్రాన్స్ఫార్మర్ ఇన్వెస్ట్మెంట్ల విలువను గరిష్టంగా పెంచుకోవచ్చు, అదే సమయంలో రాబోయే సంవత్సరాల్లో విశ్వసనీయమైన విద్యుత్ పంపిణీని నిర్ధారిస్తారు.
